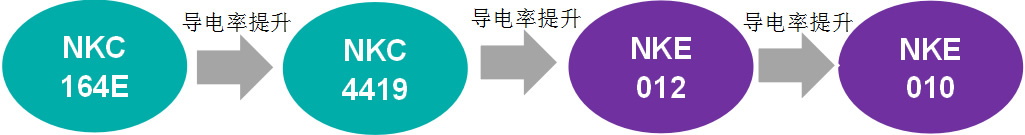

化学成分 Chemical Composition（wt％）
| 产品名称 Copper Alloy Name | 高导电类合金 High Cinductivity Alloys | |
|---|---|---|
| NKE012 | NKE010 | |
| 化学成分 Chemical Composition（wt％） | Cu ： Bal. Sn ： 0.12 | Cu ： Bal. Zr ： 0.1 |
物理性质 Physical Properties
| 产品名称 Copper Alloy Name | 高导电类合金 High Cinductivity Alloys | |
|---|---|---|
| NKE012 | NKE010 | |
| 比重（g/cm3） Specific Gravity | 8.92 | 8.90 |
| 纵向弹性模量（GPa） Modulus of Elasticity | 128 | SH:123 ESH:113 |
| 导电率（%IACS@20℃） Electrical Conductivity | 90 | SH:93 ESH:85 |
| 电阻率（nΩ·m）(@20℃) | 19 | SH:18.6 ESH:20.3 |
| 导热率（W/m・K） Thermal Conductivity | 350 | SH:363 ESH:337 |
| 泊松比 Poisson's Ratio | 0.33 | 0.33 |

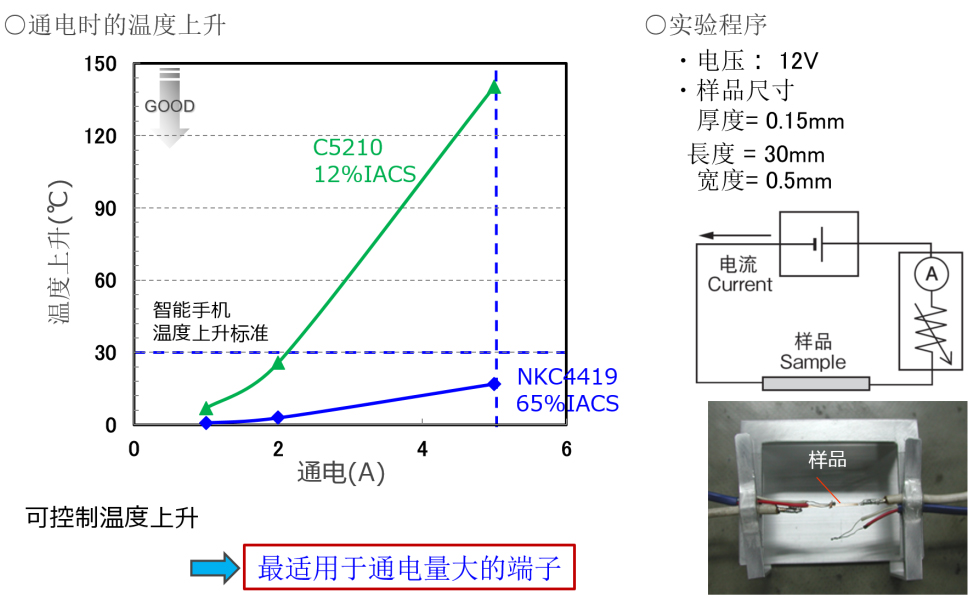

机械性质 Mechanical Properties
| 产品名称 Copper Alloy Name | 高导电类合金 High Cinductivity Alloys | ||
|---|---|---|---|
| NKE012 | NKE010 | ||
| 抗拉强度（MPa） Tensile Strength | H | 375-475（430） | - |
| EH | 410-570（500） | - | |
| SH | - | 400-540（470） | |
| ESH | - | 480-620（550） | |
| 0.2％屈服强度（MPa） 0.2％ Yield Strength | H | （420） | - |
| EH | （490） | - | |
| SH | - | 380-530（450） | |
| ESH | - | 460-600（530） | |
| 延伸率（%） Elongation | H | 1min（3） | - |
| EH | （2） | - | |
| SH | - | 2min（10） | |
| ESH | - | （8） | |
| 硬度（Hv） Vickers Hardness | H | 95-160（130） | - |
| EH | 105-175（145） | - | |
| SH | - | 125min（140） | |
| ESH | - | （150） | |
术语说明 Explanation of technical terms
将不会出现裂纹的折弯半径R除以材料板厚t所得的值定义为安全折弯半径（MBR/t）。可以说MBR/t的数值越小，材料的折弯加工性越好。
将没有发生开裂的折弯半径R除以材料板厚t所得的值定义为安全折弯半径（MBR/t）。可以说MBR/t的数值越小，材料的折弯加工性越好。
铜合金的折弯加工性取决于材料的压延方向。折弯直线与压延方向正交时为Good Way，平行时为Bad Way。
