NKE010

高导电、高耐热铜合金

概要

NKE010（CDA No. C15100）是一种强化了的析出硬化型合金，通过在铜中添加微量的锆，在基体中形成铜-锆的微细金属间化合物。由于强度、导电性、导热性和应力松弛特性优异，因此可广泛用作电动汽车/混合动力汽车的车载用连接器、引线框架、母线、大电流流经的端子、散热片等各种电子设备中的铜合金。
NKE010(CDA No.C15100)铜的基础上添加了微量的锆,在基体中形成铜-锆的微细金属间化合物，是一种强化析出硬化型合金。由于强度、导电性、热传导性、耐应力缓和特性都很优异，电动汽车/混合动力汽车等车载用连接器、引线框架、铜排、大电流端子、散热器等各种电子产品广泛使用。
请参考本技术资料，了解NKE010的特征。
※本技术资料记载的数值为代表值。

技术数据（PDF：404KB）

特点

1.高导电率、高导热性　接近纯铜的导电率（SH：93%IACS）和导热性
2.与纯铜相比，强度高、耐热性高、应力松弛特性良好
（材质类别SH：应力松弛率　不到20%　@150℃、1000hr）

表1 NKE010的化学成分（%）

	Cu	Zr
NKE010	残	0.1

※不含ROHS等管制的镉（Cd）、铅（Pb）、水银（Hg）、六价铬（Cr+6）、多溴联苯（PBB）、有机溴阻燃剂（PBDE）。

表2 NKE010的物理性质

材质类别	SH	ESH
导电率	93	85	%IACS
电阻率	18.6	20.3	nΩ・m（＠20℃）
热传导率	363	337	W/（m．K）
热膨胀系数	17.7		X10-6 /K （20 to 300℃）
密度	8.90		g/cm3
泊松比	0．33
纵弹性系数	123	113	GPa

表3 NKE010的机械特性

材质	抗拉强度（MPa）	0.2％屈服强度（MPa）	延伸率	维氏硬度
SH	400-540（470）	380-530（450）	2.0min(10）	125min(140
ESH	480-620（550）	460-600（530）	(8)	150

折弯加工性

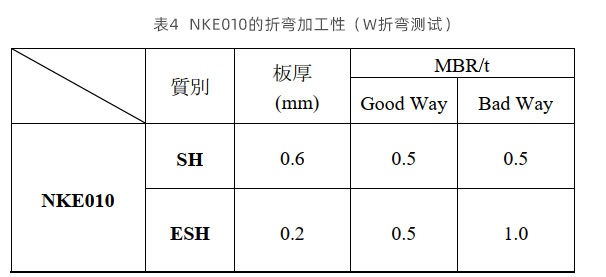

表4 NKE010的折弯加工性。

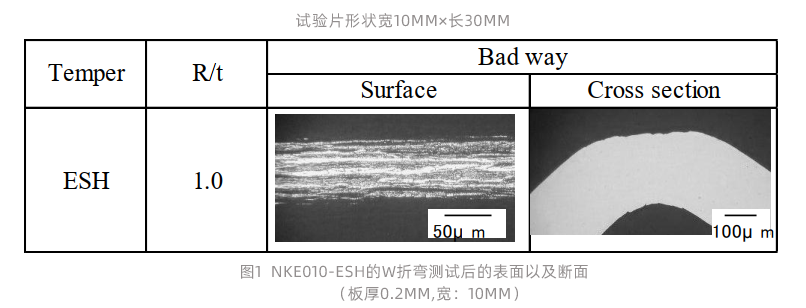

折弯加工性评价是通过W折弯测试，在不出现裂纹的状态下,求出最小折弯半径与板厚的比。（MBR/t=Minimum Bend Radius/Thickness）。

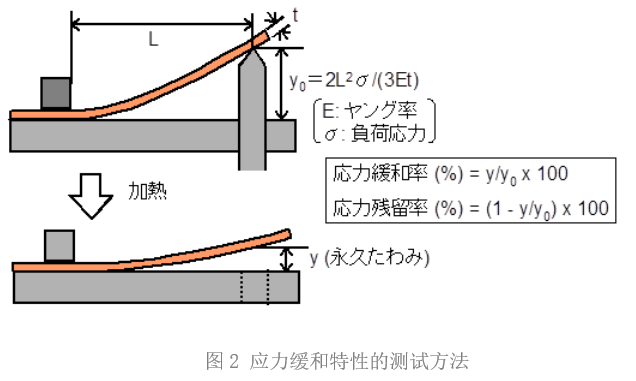

耐应力缓和特性

表4 NKE010的折弯加工性。
NKE010的耐应力缓和特性优越于纯铜和黄铜、弹片用磷青铜（C5210）。

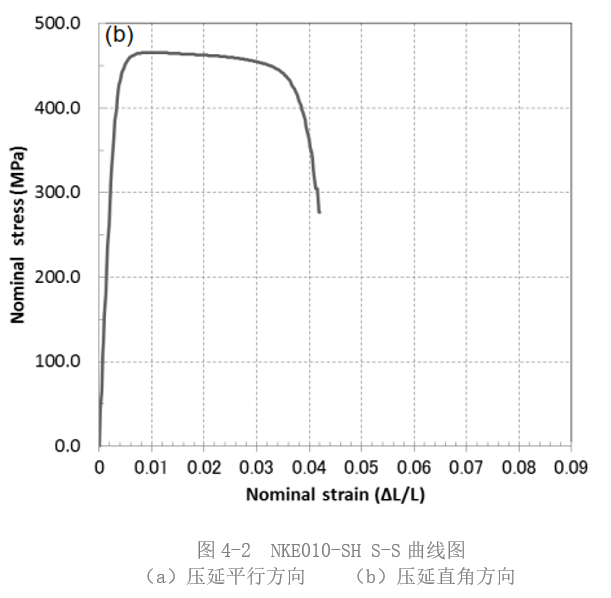

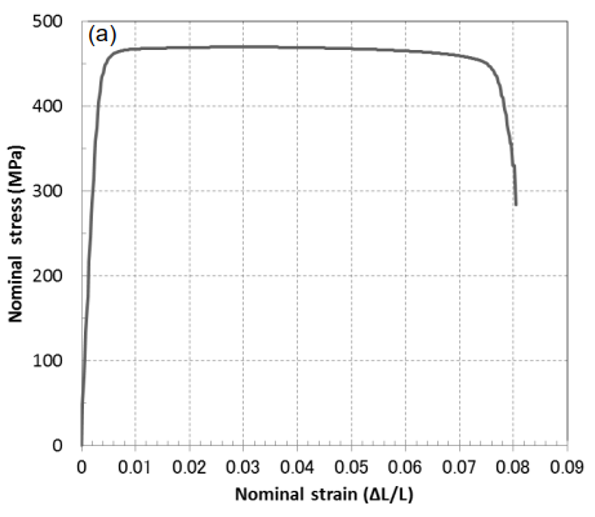

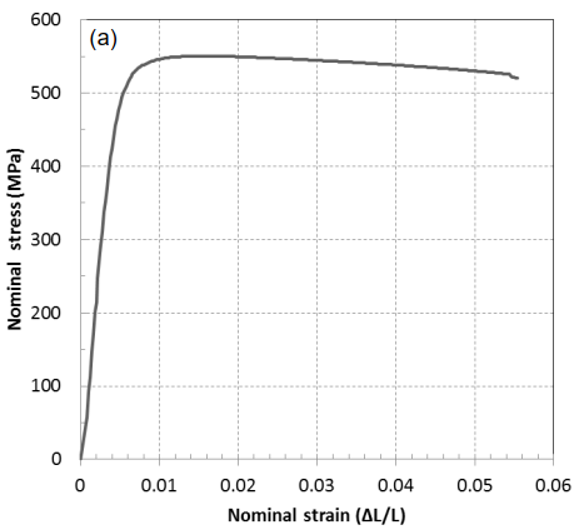

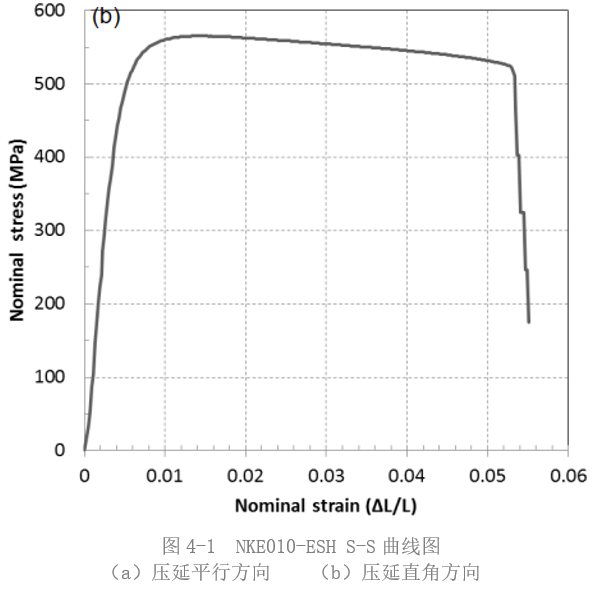

应力—应变曲线
