NKE012是在铜中添加微量的锡，并应用本公司独创的压延和热处理技术打造的铜合金，改善了强度、耐热性和应力松弛特性，能维持较高的导电率。
其具有90%IACS的高导电率，接近于纯铜，适用于需要高导电性和散热性的用途。是广泛适用于母线、电池端子、连接器等各类电子设备的铜合金。

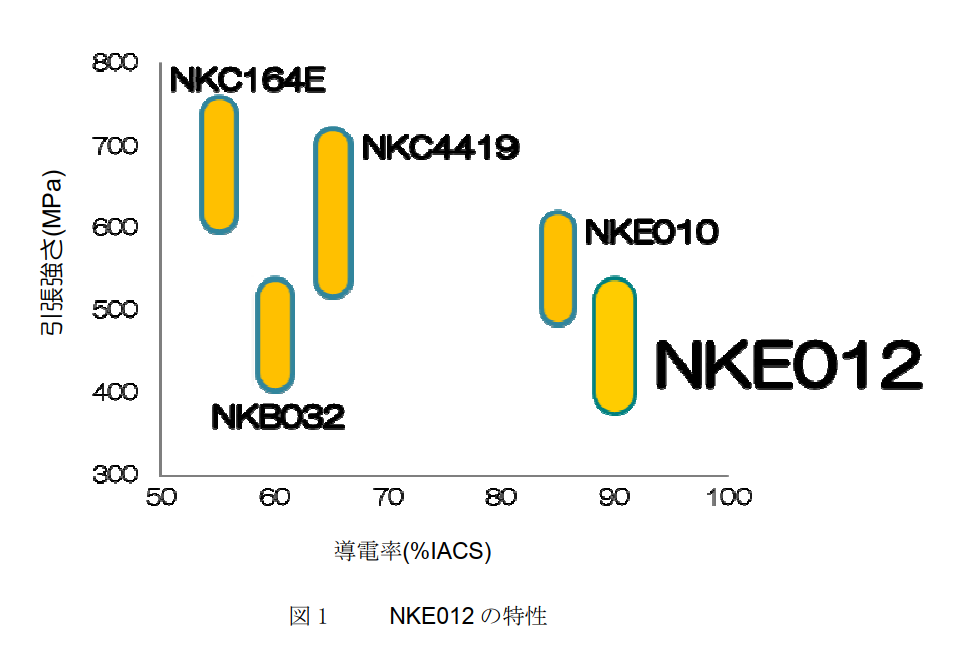

请参考本技术资料，了解高性能铜合金NKE012的特征。
※本技术资料记载的数值为代表值。
| Cu | Sn | |
|---|---|---|
NKE012 | 残 | 0.12 |
| 导电率 | 90 | %IACS（＠20℃） |
|---|---|---|
| 电阻率 | 19 | nΩ・m（＠20℃） |
热传导率 | 350 | W/（m．K） |
热膨胀系数 | 17.7 | X10-6 /K （20 to 300℃） |
密度 | 8.92 | g/cm3 |
泊松比 | 0．33 | |
纵弹性系数 | 128 | GPa |
| 材质类别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 （Hv） |
|---|---|---|---|---|
| H | 375-475（430） | （420） | min1（3） | 95-160（130） |
| EH | 410-570（500） | （490） | （2） | 105-175（145 |

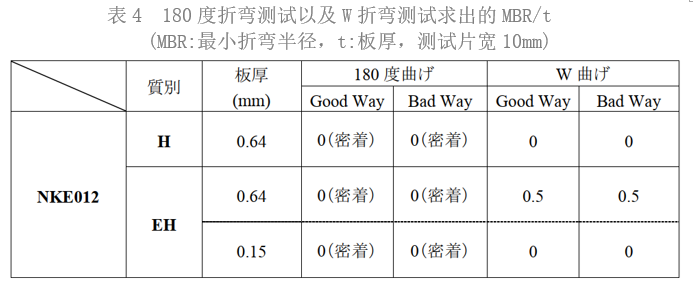

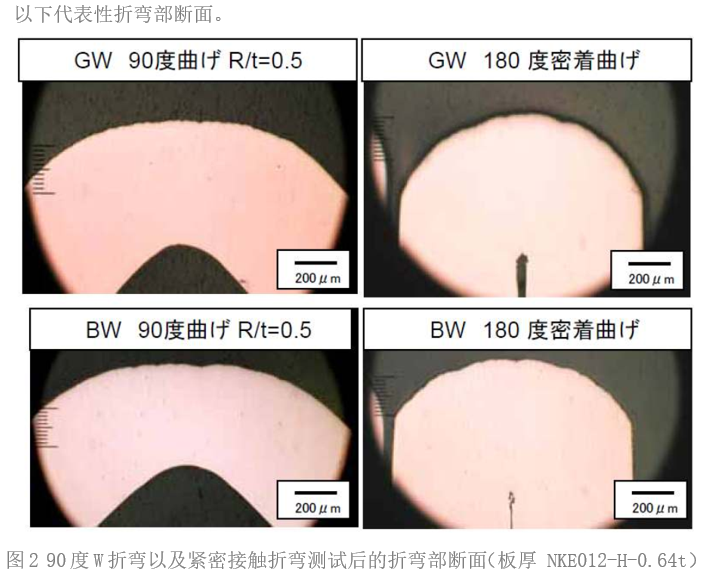

折弯加工性

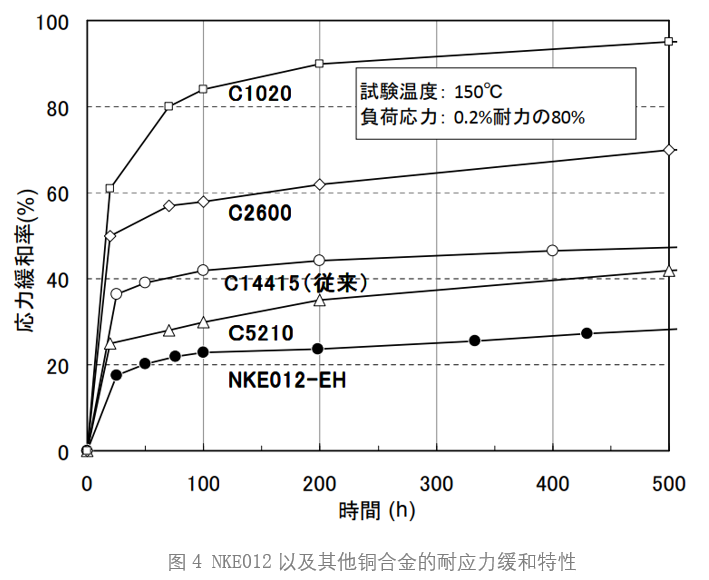

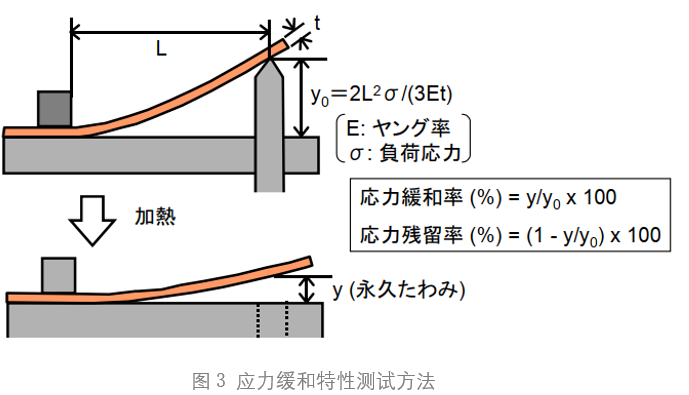

耐应力缓和特性
NKE012的耐应力缓和特性优越于纯铜（C1020）和黄铜（C2600）,特别是NKE012-EH的耐应力缓和特性在传统的C14415上进行改良，比弹片用磷青铜（C5210）更好。
NKE012-H可以提供改善应力松弛的产品。

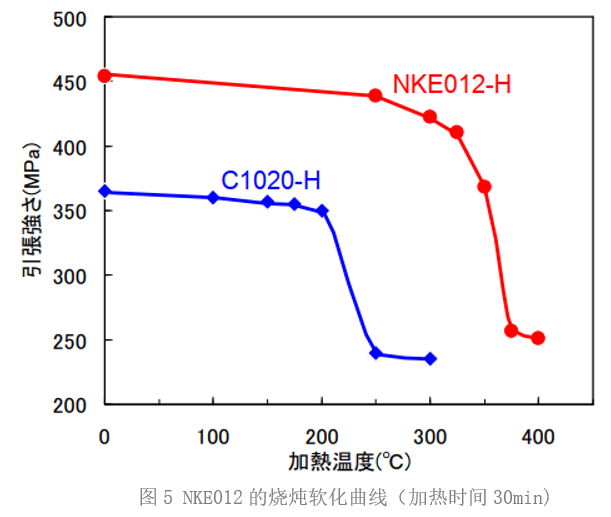

耐热性
NKE012-的耐热性优于纯铜（C1020-H）。

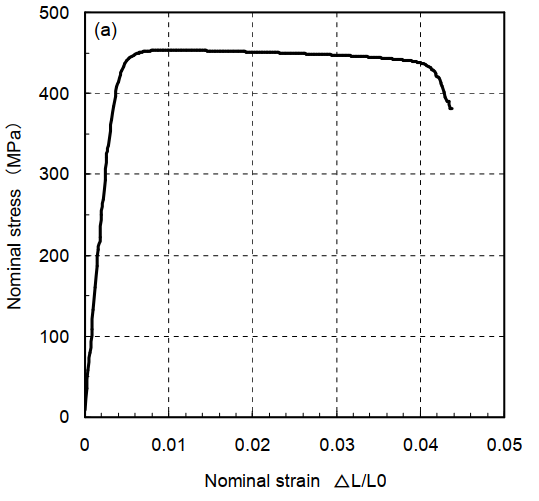

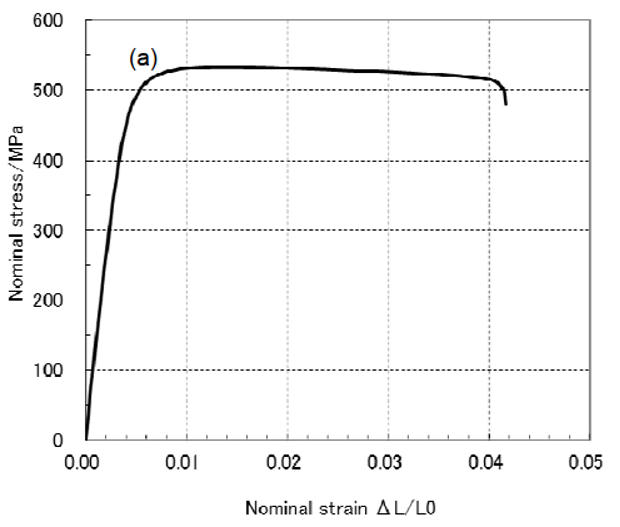

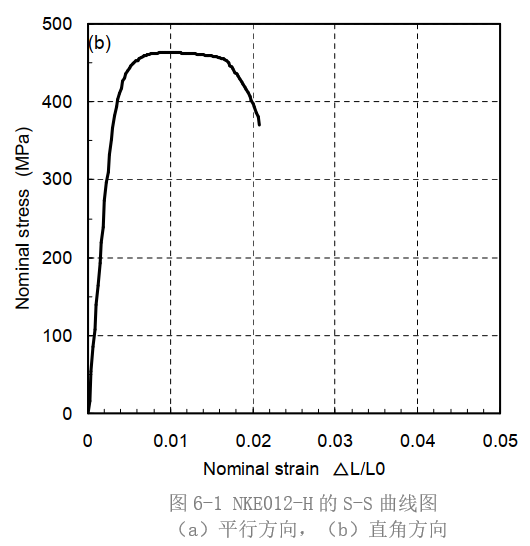

应力—应变曲线
