NKC164是本公司独创的可鲁逊合金，兼具高强度、高导电率和优异的折弯加工性。在车载用、家电用、信息设备用等各类连接器中，尤其适合用于对折弯加工要求严格的用途。我们还可提供回流镀锡材料。
※本技术资料记载的数值为代表值。
| Cu | Ni | Si | Sn | Zn | |
|---|---|---|---|---|---|
| 成份 | 残 | 1.6 | 0.4 | 0.5 | 0.4 |
| 导电率 | 43 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 40 | nΩ・m（@20℃） |
| 热传导率 | 170 | W/mK |
| 热膨胀系数 | 17.6 | ×10-6/K（20 to 300℃） |
| 弹性系数 | 127 | GPa |
| 密度 | 8.87 | g/cm3 |
| 材质类别 | 抗拉强度 | 0.2％屈服强度 （MPa） | 延伸率 | 维氏硬度 |
|---|---|---|---|---|
| 1/2H | 560-680(640) | 520-670(610) | 5min(8.0) | 160-230(190) |
| H | 620-740(680) | 580-730(660) | 3min(6.0) | 170-240(200) |
| EH | 680-800(730) | 640-790(720) | 1min(4.0) | 200-270(220) |
折弯加工性
通过W折弯测试（测试材料形状：板厚×10W×60mm1）对不同的折弯半径进行了折弯测试，不出现裂纹的状态下，最小折弯半径除以板厚(MBR/t=Minimum Bend Radius/Thickness)得出的结论如表4。

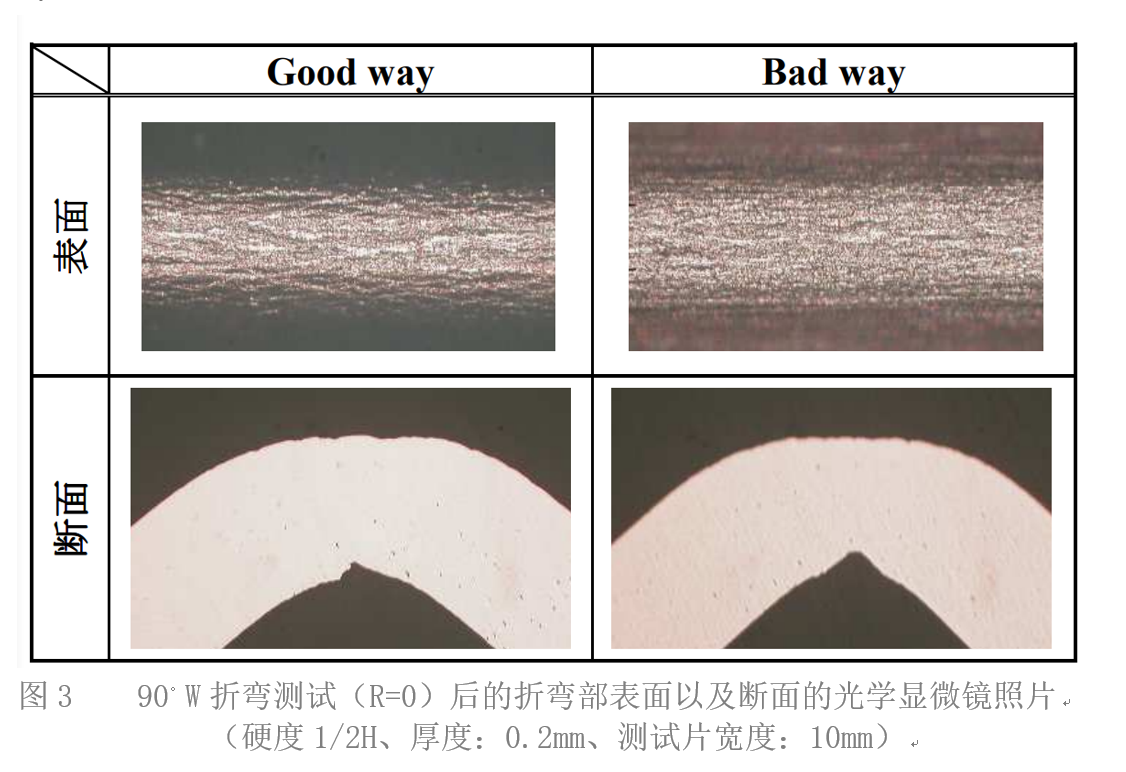

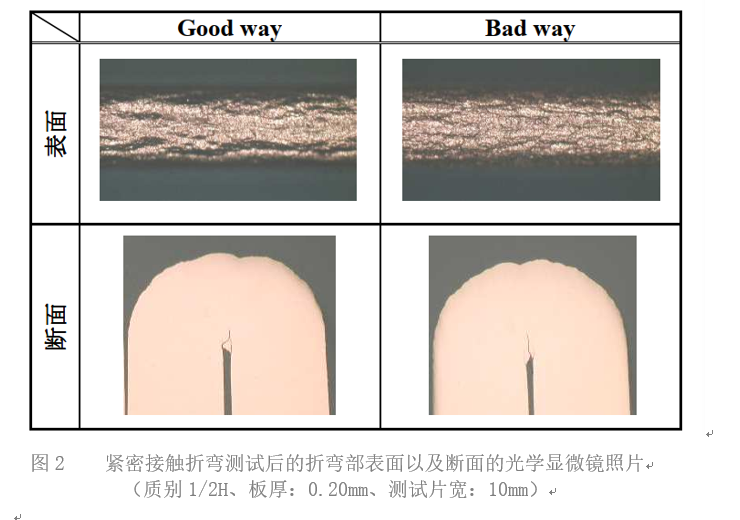

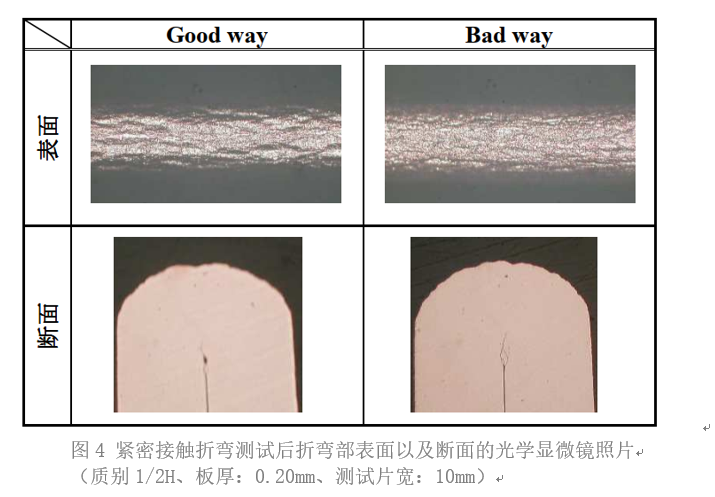

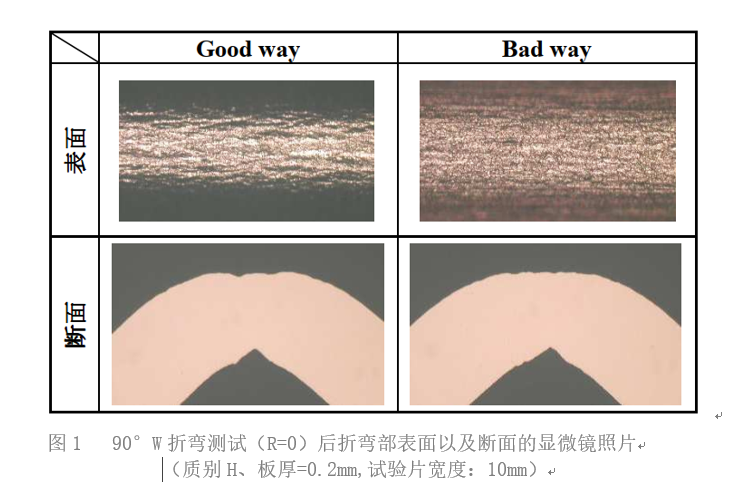

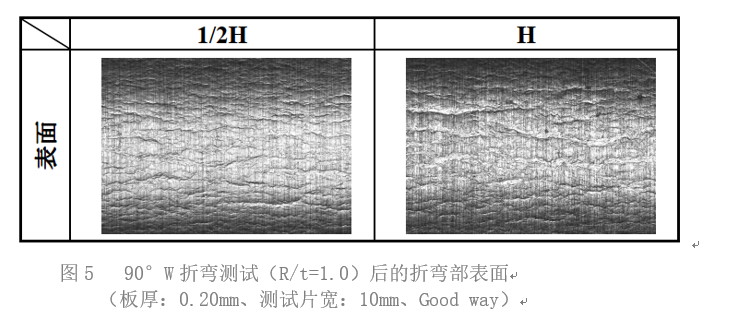

图1-4是1/2H以及H材的90°W折弯（R=0）后以及紧密接触后的折弯部表面以及断面。图5是90°W（Good way,R/t=1.0）后的折弯部表面。1/2H,H折弯部没有裂纹，因此可以证明此材料可以对应Box-Bending等折弯加工要求高的产品。从折弯部外观看，1/2H的表面粗糙比H材小，如果对折弯部外观有要求的产品推荐使用1/2H材。
| 质别 | MBR/t | |
|---|---|---|
| Good way | Bad way | |
| 1/2H | 0 | 0 |
| H | 0 | 0 |
| EH | 0 | 1.5 |
耐应力缓和特性

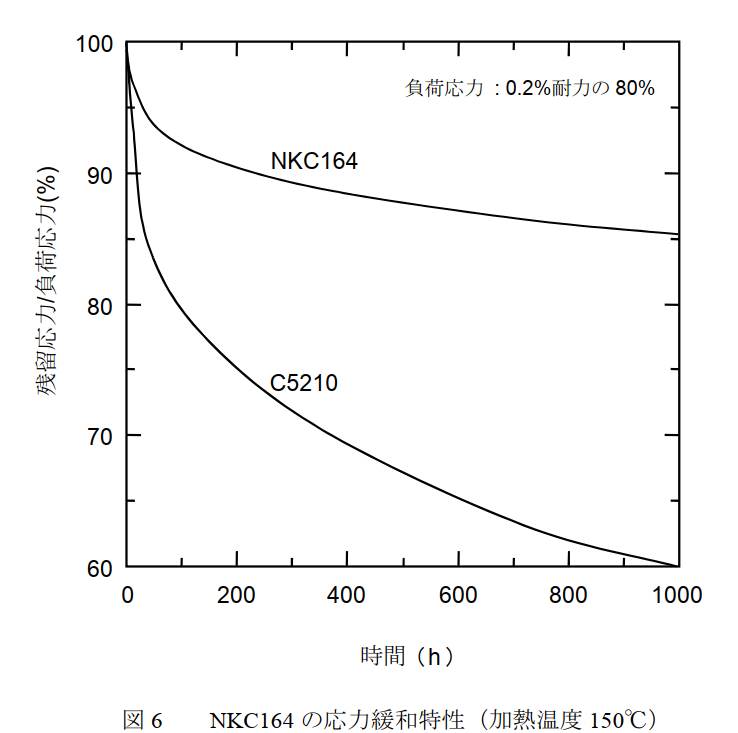

耐应力缓和特性是判定产品是否能够长期维持适当接触力的评价标准，图6是NKC164与磷青铜相比，150°加热后的耐应力缓和特性，1000h加热后还能维持80%以上的初期应力，是此合金的一大优势。

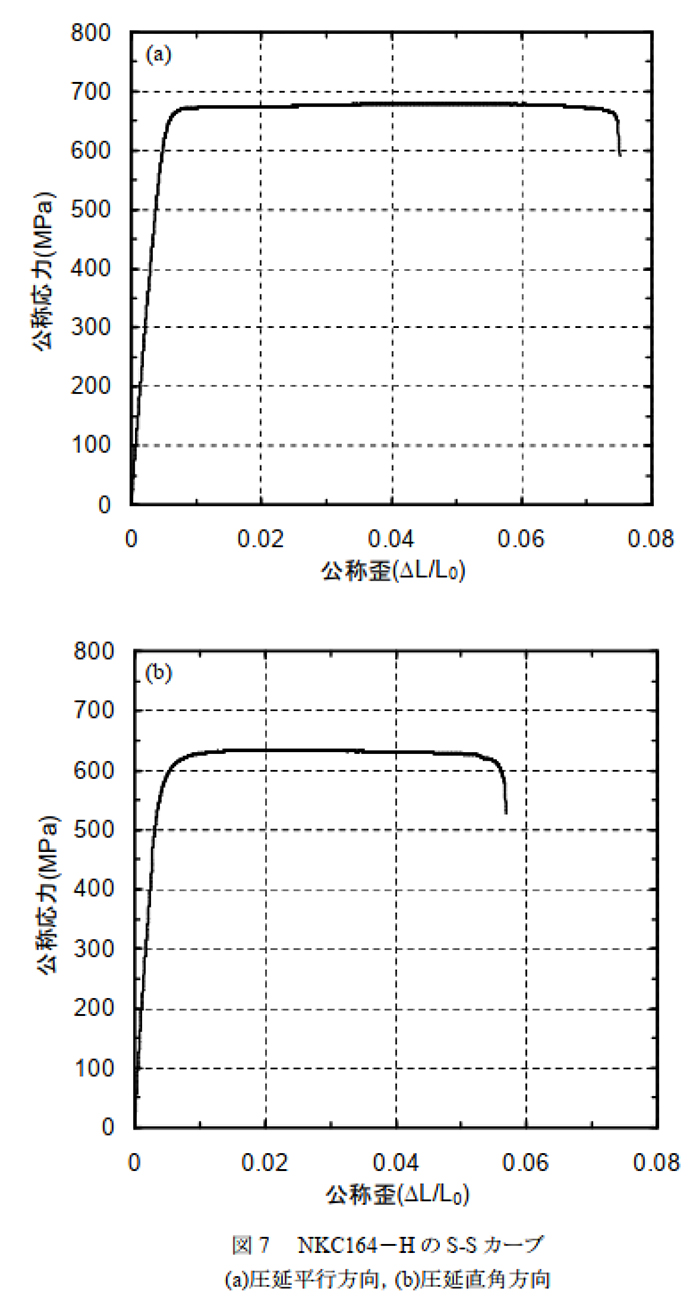

应力—应变曲线
