C5191

高强度磷青铜

概要

JX金属集团在电子材料领域提供了许多有特色的产品，将它们以“高性能系列”命名进行制造销售。
这次，作为新的高性能系列，在改善C5191的基础上开发了HP磷青铜，特此介绍。
本产品与C5191合金化学成份相同，同时具有高强度和良好的折弯性为特点，作为开关、连接器等电子部件用材料，满足于普通磷青铜以上，我相信您会满意。
希望您能参考这些技术资料，为零件设计提供帮助。
＊本技术参数中记载的数值为代表值。
＊高性能系列以下称为“HP”。

SS曲线数据（无）
技术数据（PDF：723KB）

特点

1.化学成份和以往的一样，所以不需要另外特别管理废料
2.折弯性和耐力的平衡与一般的C5210大致相同

表1 C5191（HP）的化学成分（%）

	Cu	Sn	P	Fe	Pb	Cu+Sn+P
成份	剩余	5.5-7.0	0.03-0.35	≦ 0.10	≦ 0.05	≧ 99.5

表2 C5191（HP）的物理特性

导电率	14	%IACS（＠20℃）
电阻率	133	nΩ・m （＠20℃）
热传导率	67	W/m・K
热膨胀系数	18.0	×10^-6/K（20　to　300℃）
弹性系数	105	kN/mm2
密度	8.83	g/cm³

机械特性

JIS H 3130中规定的磷青铜C5191的规格、以及普通C5191和普通C5210每个质别的机械特性如下表所示

质别	合金		抗拉强度（MPa）	0.2％屈服强度（MPa）	延伸率（％）	维氏硬度（Hv）
H	C5191	规格(JIS)	590-685	-	≧8	1.0
		HP	631	591	21.0	0.5
		普通	620	557	17.6	0.5
	C5210	普通	625	560	28.9	0.5
EH	C5191	规格(JIS)	≧635	-	-	-
		HP	718	715	7.1	2.0
		普通	698	645	7.0	3.0
	C5210	普通	724	667	19.0	2.0-

折弯加工性

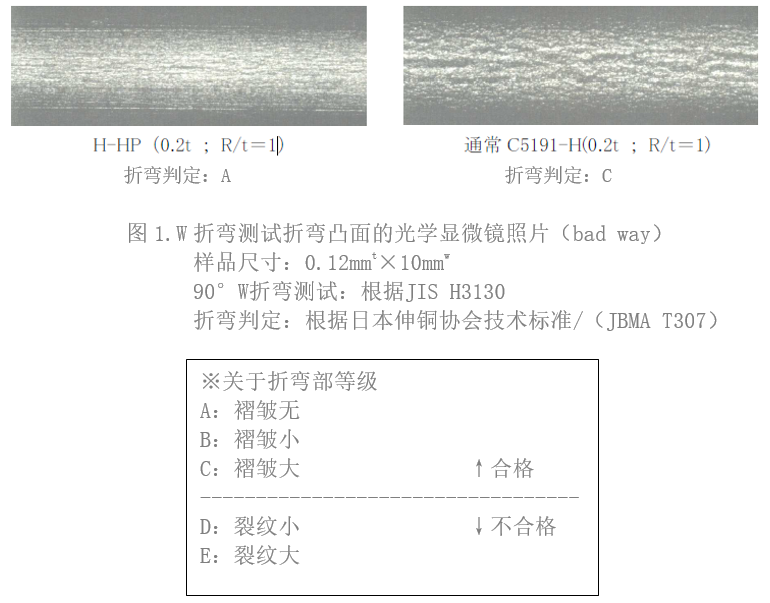

通过W折弯测试（样品：板厚×10mm^w×60mm^l），观察折弯凸面的状况，代表性的折弯凸面的放大照片(如图1)所示。HP与普通C5191相比具有更好的折弯加工性。

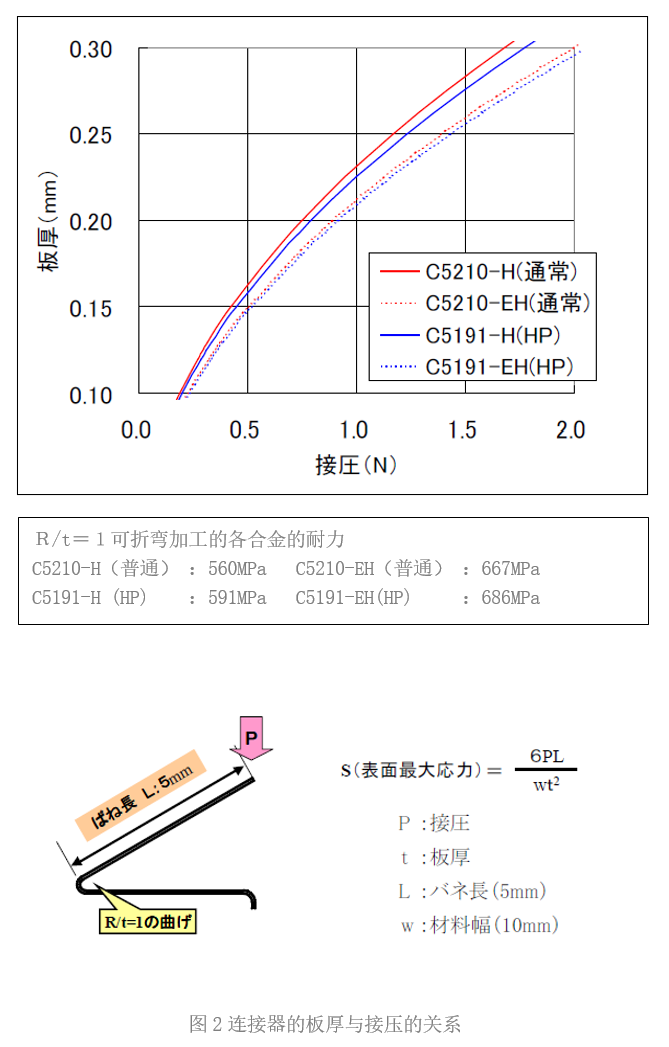

接压

HP有与普通弹片用磷青铜（C5210（普通））同等的折弯加工性和耐力。不改变厚度和模具，即使从普通的弹片用磷青铜换成HP，也可以得到同等的接压。
