JX金属集团在电子材料领域提供了许多有特色的产品，将它们以“高性能系列”命名进行制造销售。
这次，作为新的高性能系列，在改善C5210的基础上开发了HP磷青铜，特此介绍。
本产品与C5210合金化学成份相同，同时具有高强度和良好的折弯性为特点，作为开关、连接器，继电器等电子部件用材料，满足于普通磷青铜以上，我相信您会对它满意。
希望您能参考这些技术资料，为零件设计提供帮助。
＊本技术参数中记载的数值为代表值。
＊高性能系列以下称为“HP”。
3.具有良好的冲压性，减少对模具的磨损。
4.化学成份和以往的一样，所以不需要另外特别管理废料
| Cu | Sn | P | Fe | Pb | Cu+Sn+P | |
|---|---|---|---|---|---|---|
| 成份 | 剩余 | 8.0 | 0.15 | ≦ 0.10 | ≦ 0.05 | ≧ 99.7 |
| 导电率 | 12 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 144 | nΩ・m（@20℃） |
| 热传导率 | 63 | W/m・K |
| 热膨胀系数 | 18.2 | （×10-6/K）（20 to 300℃） |
| 弹性系数 | 110 | GPa |
| 密度 | 8.80 | g/cm3 |
JIS H 3130 中规定的弹片用磷青铜 C5210 的规格、以及普通 C5210 和 C5210-HP 每个质别的机械特性如下表所示。
| 质别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （%） | 疲劳强度 (N/mm2) | |
|---|---|---|---|---|---|
| H | 规格 | 590-705 | － | ≧20 | - |
| HP | 636 | 565 | 33.4 | 400 | |
| 普通 | 625 | 528 | 28.9 | 300 | |
| EH | 规格 | 685-785 | - | ≧11 | - |
| HP | 729 | 688 | 22.1 | 450 | |
| 普通 | 724 | 667 | 19.0 | 350 | |
| SH | 规格 | 735-835 | - | ≧9 | - |
| HP | 790 | 760 | 17.8 | 400 | |
| 普通 | 764 | 710 | 18.1 | 350 | |
| ESH | 规格 | 770-885 | - | ≧5 | - |
| HP | 853 | 823 | 12.0 | 400 | |
| 普通 | 813 | 786 | 12.6 | 300 | |
| XSH | 规格 | 835-1000 | - | ≧1 | - |
| HP | 918 | 879 | 2.8 | - | |
| 普通 | - | - | - | - | |
折弯加工性
通过W折弯测试（样品：板厚×10mmw×60mml），折弯凸面无开裂，求出可折弯最小折弯半径（MBR）。表4表示与板厚之比（MBR/t＝Minimum Bend Radius/Thickness），图1所示为代表的折弯凸面的放大图片。HP与普通C5210相比具有更好的折弯加工性。
| 质别 | MBR/t | |||
|---|---|---|---|---|
| Goodway | Badway | |||
| HP | 普通C5210 | HP | 普通C5210 | |
| H | 0 | 0 | 0 | 0.5 |
| EH | 0 | 0 | 0.5 | 2.0 |
| SH | 0 | 0 | 2.0 | 2.5 |
| ESH | 0 | 0 | 4.0 | ≧4.0 |
疲劳特性

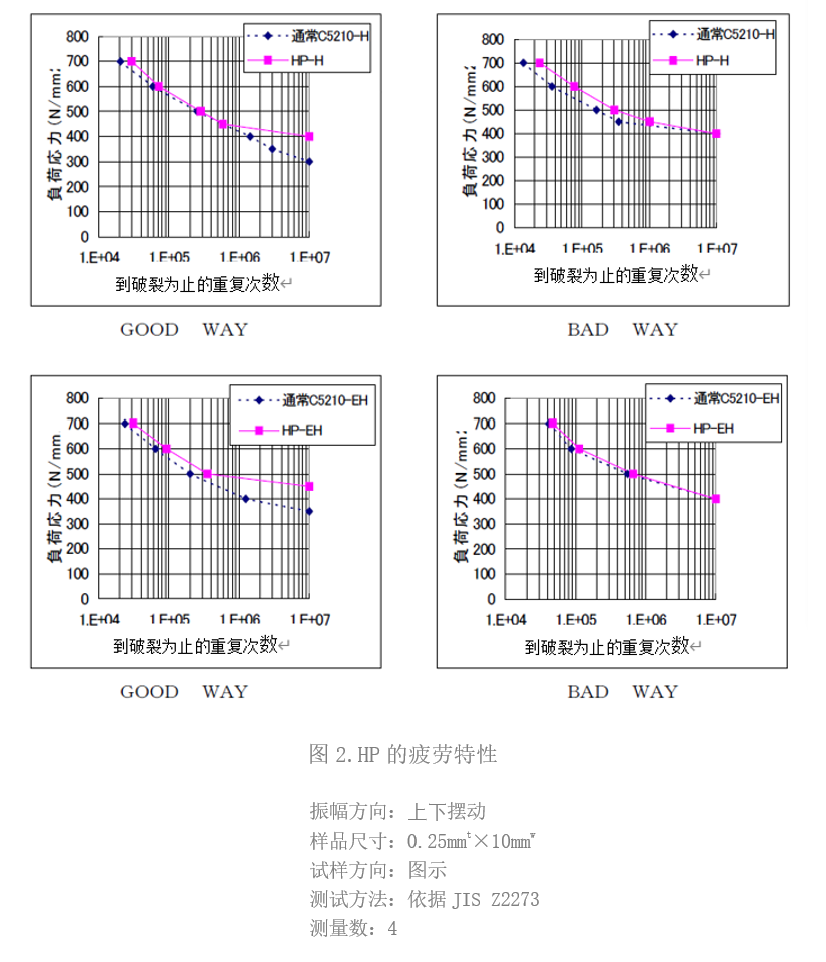

作为弹片产品使用寿命的材料疲劳强度，通过疲劳测试得到的数据，如下图所示。HP与普通的C5210相比具有更高的疲劳强度。

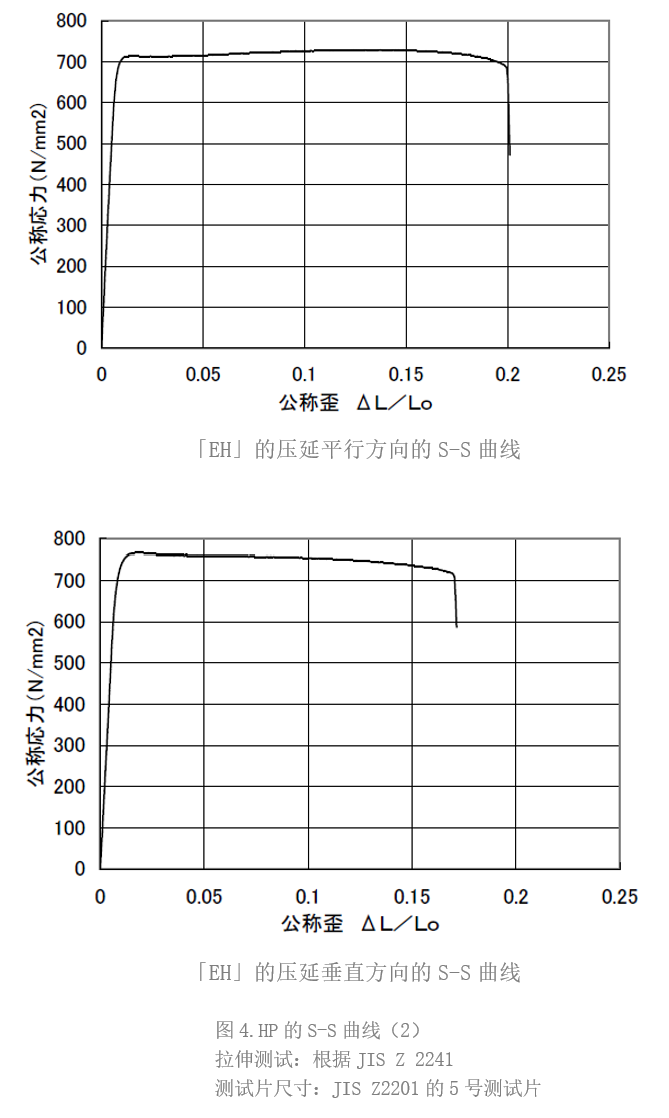

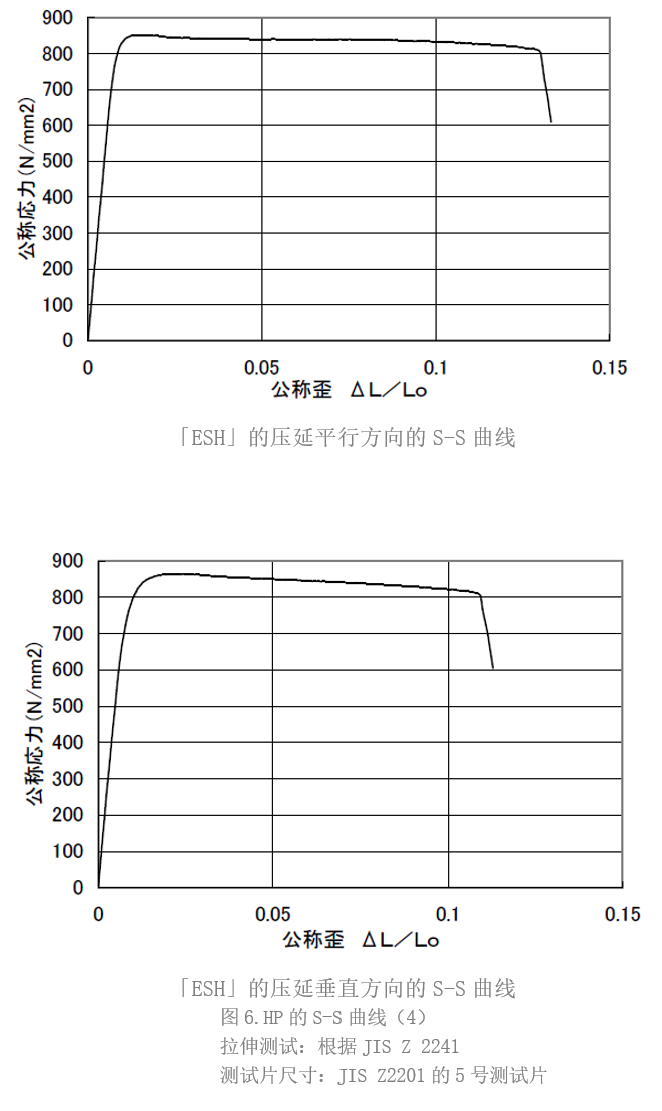

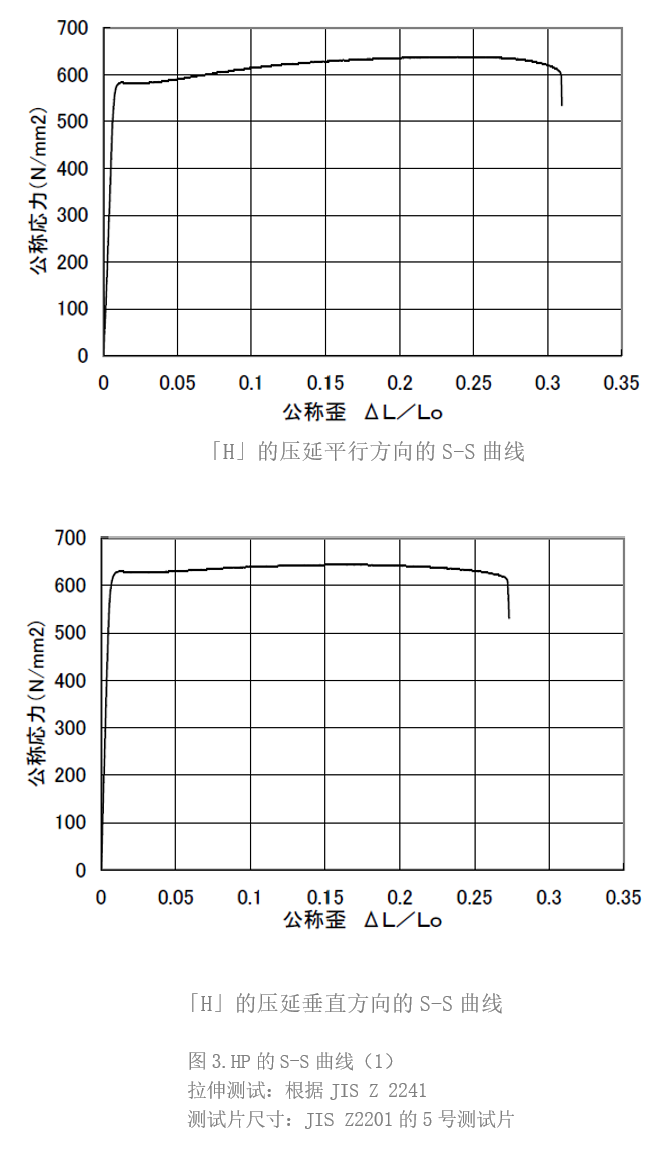

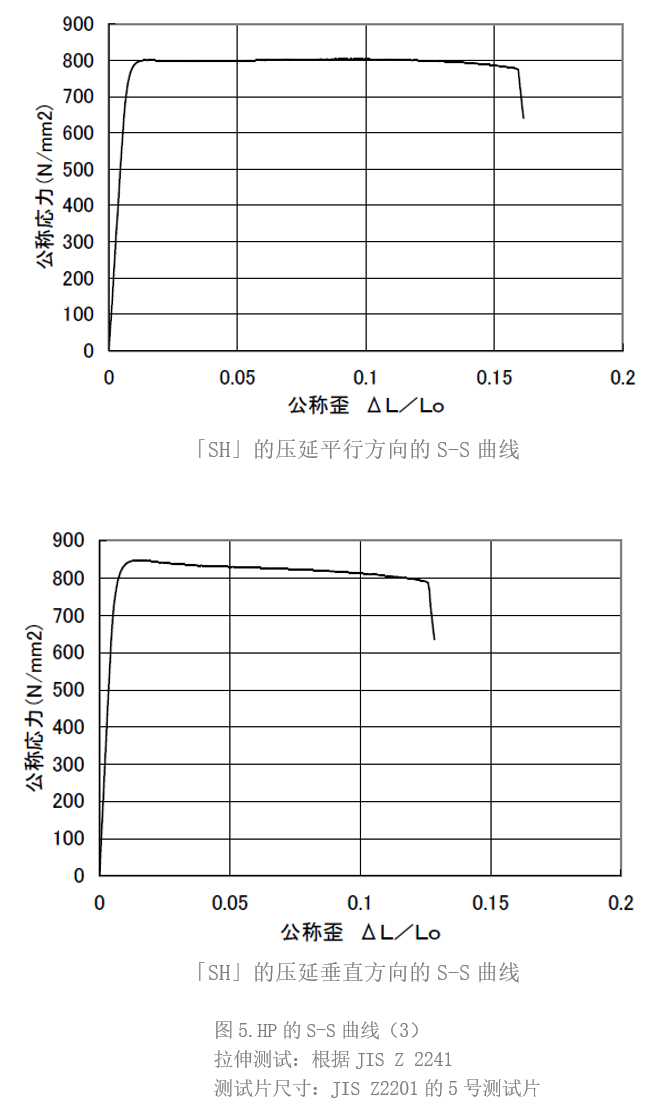

S-S曲线
