我们对钛铜（C1990合金）进行了改善，研发出高性能钛铜（产品代码：C1990HP）。
其化学成分与C1990合金相同，具有更高的强度和良好的可弯曲性，并且具有铍铜同等以上的特性。可用作高性能开关、连接器、继电器等电子部件用材料。
（本公司提供不改变以往产品的成分，通过精密控制加工工艺显著改善材料特性的高性能材料（HP：高性能系列）。）
| Ti | Cu+Ti | |
|---|---|---|
| 成份 | 2.9~3.5 (3.0%目标） | ≧99.5 |
| 导电率 | 12 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 144 | nΩ・m（@20℃） |
| 热传导率 | 54 | W/mK |
| 热膨胀系数 | 18.6 | ×10-6/K（20 to 450℃） |
| 弹性系数 | 127 XSH:115 | GPa |
| 密度 | 8.7 | g/cm3 |
| 材质类别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 （Hv） |
|---|---|---|---|---|
| C1990HP-EH | 885～1080 | 780～930 | 10.0min (17.0) | 280min (300) |
| C1990HP-SH | 910～1110 | 810～960 | 8.0min (14.0) | 300min (320) |
| C1990HP-ESH | 1000～1180 | 950～1100 | - (3.0) | 320min (340) |
| C1990HP-XSH | 1050～1300(1150) | (1120) | - | (340) |
| C1990HP-GSH | 1300～1600(1400) | (1390) | - | (400) |
折弯加工性

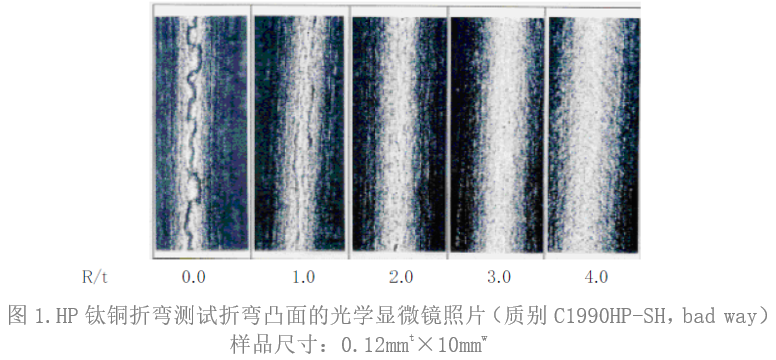

通过W折弯测试（样品：板厚×10mmw×60mml），折弯凸面无开裂，求出可折弯最小折弯半径（MBR）。表4表示与板厚之比（MBR/t＝Minimum Bend Radius/Thickness），图1所示为代表的折弯凸面的放大图片。HP钛铜尽管强度高，但同时拥有良好的折弯加工性。
| 质别 | MBR/t | |
|---|---|---|
| Goodway | Badway | |
| C1990HP-EH | 0 | 1.0 |
| C1990HP-SH | 0 | 2.0 |
| C1990HP-ESH | 2.0 | ≧5.0 |
疲劳特性

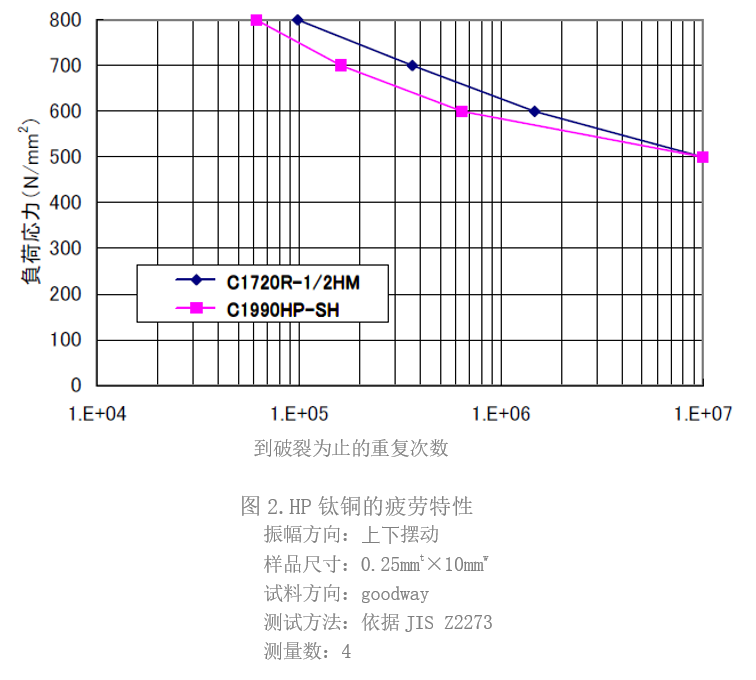

图2表示作为弹片产品使用寿命的材料疲劳强度，通过疲劳测试得到的数据。HP钛铜与铍铜C1720具有同等的疲劳强度。
应力缓和特性

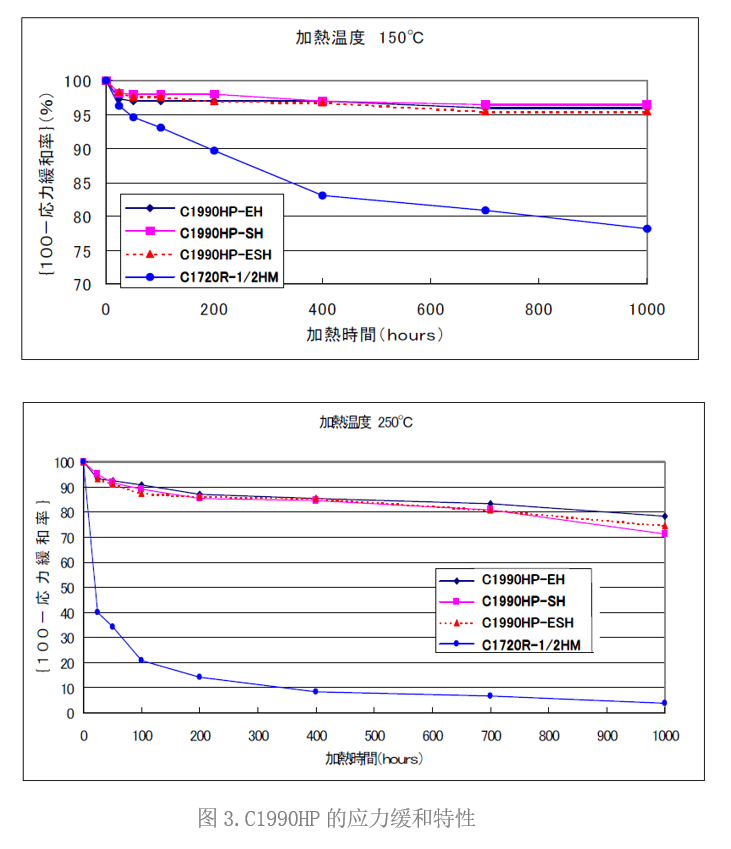

图3所示为作为长期保持适当接触压力的评价标准而被重视的应力缓和特性的数据。
HP钛铜与铍铜相比具有更好的应力缓和特性。

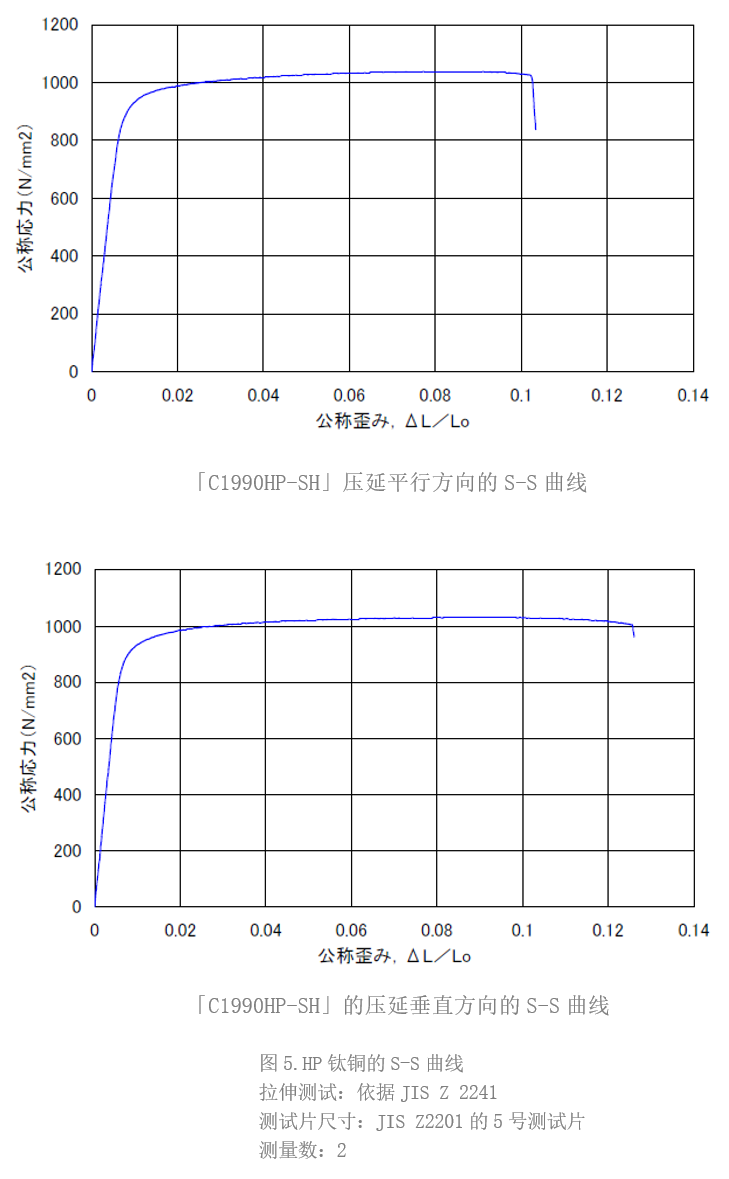

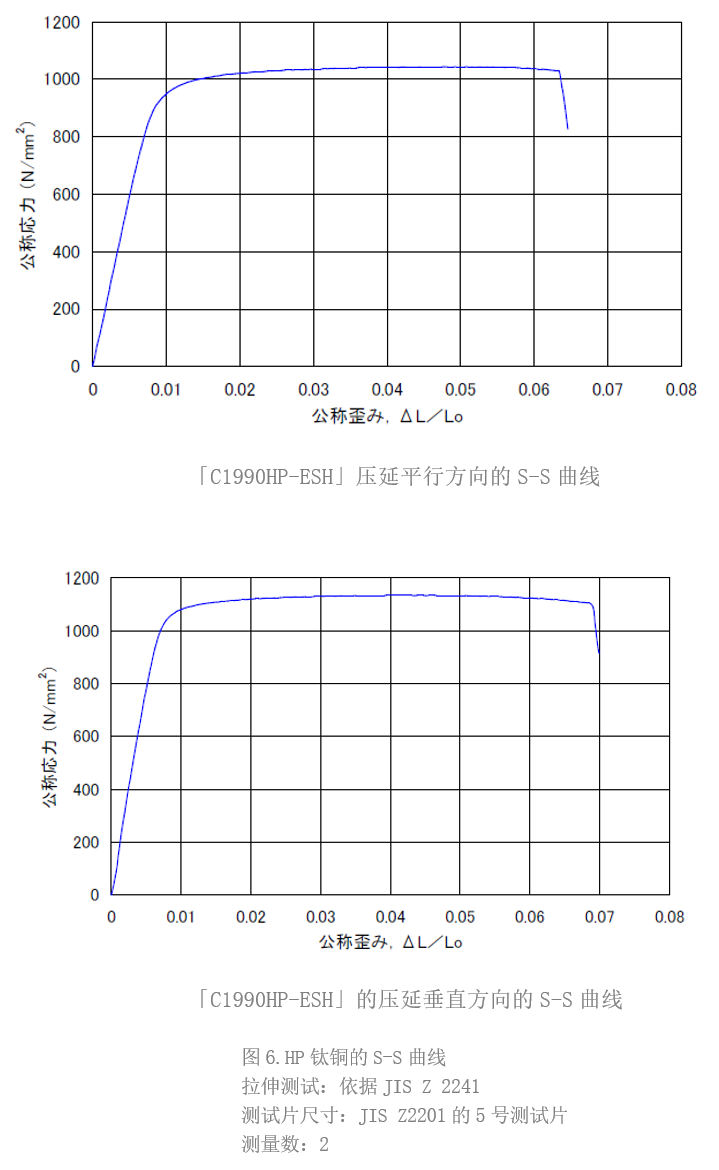

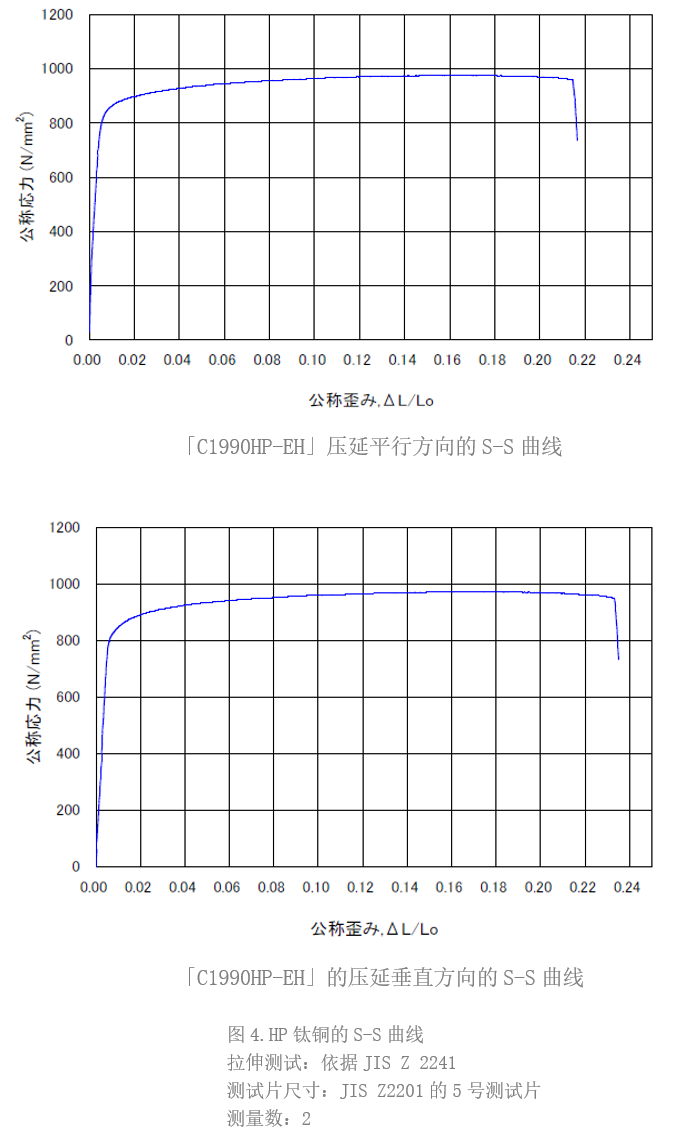

应力—应变曲线
