NKT322 是敝司独创的一种钛铜，在普通钛铜的成分上添加了少量铁元素,同时也通过改善加工艺而开发的一款钛铜合金。与一般的钛铜相比较，它的强度和折弯性得到了显著的提升。
作为高强度铜合金 NKT322 的特征若能被您理解，敝司将深感荣幸。
※ 本技术参数中记载的数值是代表值
不含铍的超高强度铜合金
具有与密尔哈敦铍铜同等以上的强度和折弯加工性：多用作替代产品

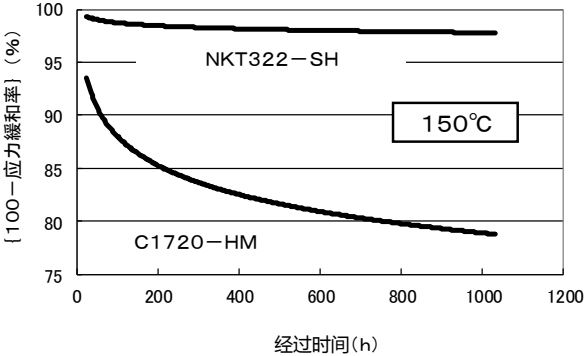

铜合金中最高水准的耐应力松弛特性：在高温下保持接触力
| Ti | Fe | Cu+Ti+Fe | |
|---|---|---|---|
| 标准成分 | 2.9~3.4(3.2%(目标） | 0.17~0.23 | ≧99.5 |
| 导电率 | 12 | %IACS（＠20℃） |
|---|---|---|
| 电阻率 | 144 | nΩ・m （＠20℃） |
| 热传导率 | 54 | W/mK |
| 热膨胀系数 | 18.0 | ×10-6/K（20 to 300℃） |
| 弹性系数 | 120 | GPa |
| 密度 | 8.70 | g/cm3 |
| 质别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 |
|---|---|---|---|---|
| H | 900~1000(950) | 800~900(850) | 12.0min(18) | 300 |
| EH | 920~1020(970) | 850~950(900) | 10.0min(15) | 310 |
| SH | 970~1100(1020) | 900~1000(950) | 6.0min(10) | 320 |
| ESH | 1010~1200(1070) | 950~1050(1000) | 3.0min(5.0) | 340 |
| ESH(HB) | 1010-1200(1070) | 950-1050(1000) | (7.0) | 340 |
| XSH(HB) | 1050-1250(1120) | 1000-1100(1050) | (5.0) | 350 |
为了验证 NKT 322 合金的折弯加工性，根据 W 折弯试验（试验规格：板厚×10 mmw×30 mml），用各种各样的折弯半径进行弯曲试验， 以寻求最小折弯半径， 且折弯面不出现裂纹。 其结果用板厚比（MBR /t = Minimum Bend Radius / Thickness）在表 4 中显示，证明 NKT 322 合金在有着高强度性能的同时，也具备优良的折弯加工性。

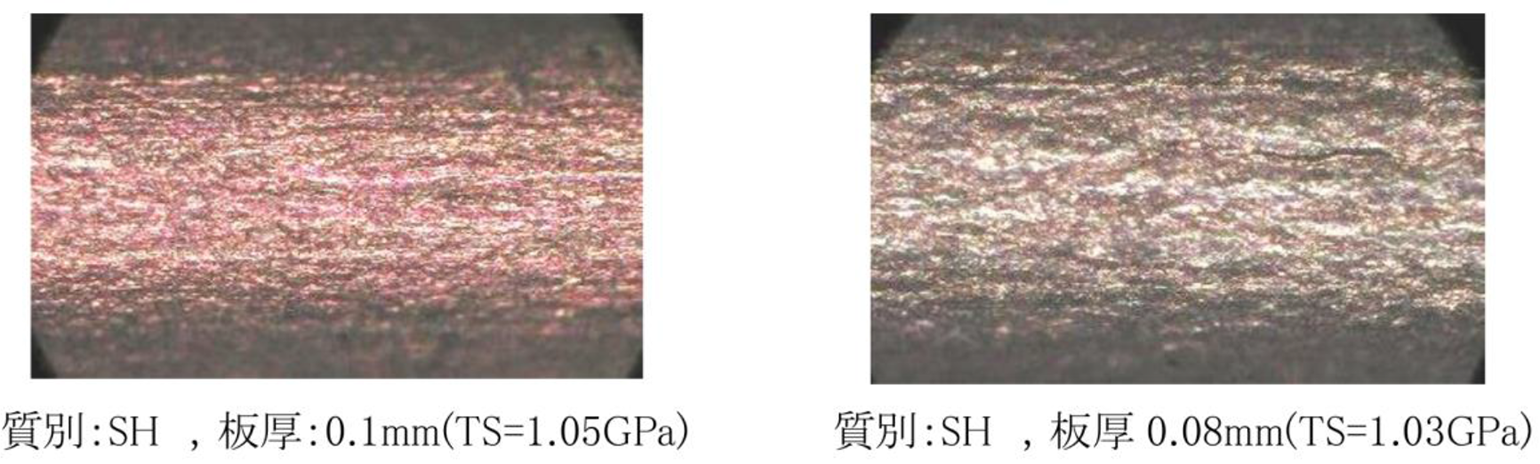

H 硬度的材料，其 GoodWay 和 BadWay 的 180 度折弯也都是可以实现的。
（* 板厚 0.15mm 以下、宽 1mm）
| 质别 | 板厚 MBR/t (mm) | 板厚 MBR/t (mm) | |
|---|---|---|---|
| Goodway | Badway | ||
| H | ≦0.15 | 0.0 | 0.0 |
| 0.15～0.25 | 0.0 | 0.5 | |
| EH | ≦0.15 | 0.0 | 0.5 |
| 0.15～0.25 | 0.5 | 1.0 | |
| SH | ≦0.12 | 0.0 | 1.0 |
| 0.12～0.22 | 1.0 | 2.0 | |
| ESH | ≦0.10 | 1.0 | 2.0 |
| 0.10～0.20 | 2.0 | 3.0 | |
| ESH(HB) | - | - | - |
| - | - | - | |
| XSH(HB) | - | - | - |
| - | - | - | |
※代表值(范围)

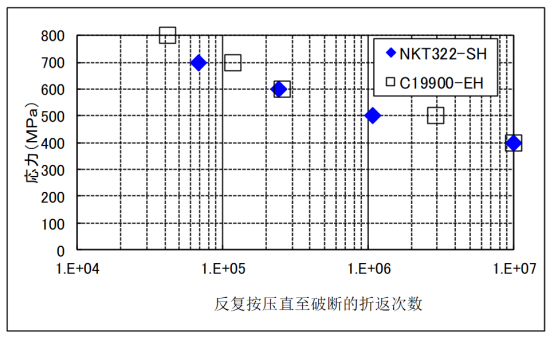

疲劳特性
在作为弹片使用的情况下，为得出其寿命的强度，我们通过疲劳测试得出以 下图的数据。从数据中可得知，NKT322 亦可与 C1990 拥有同样的疲劳特性

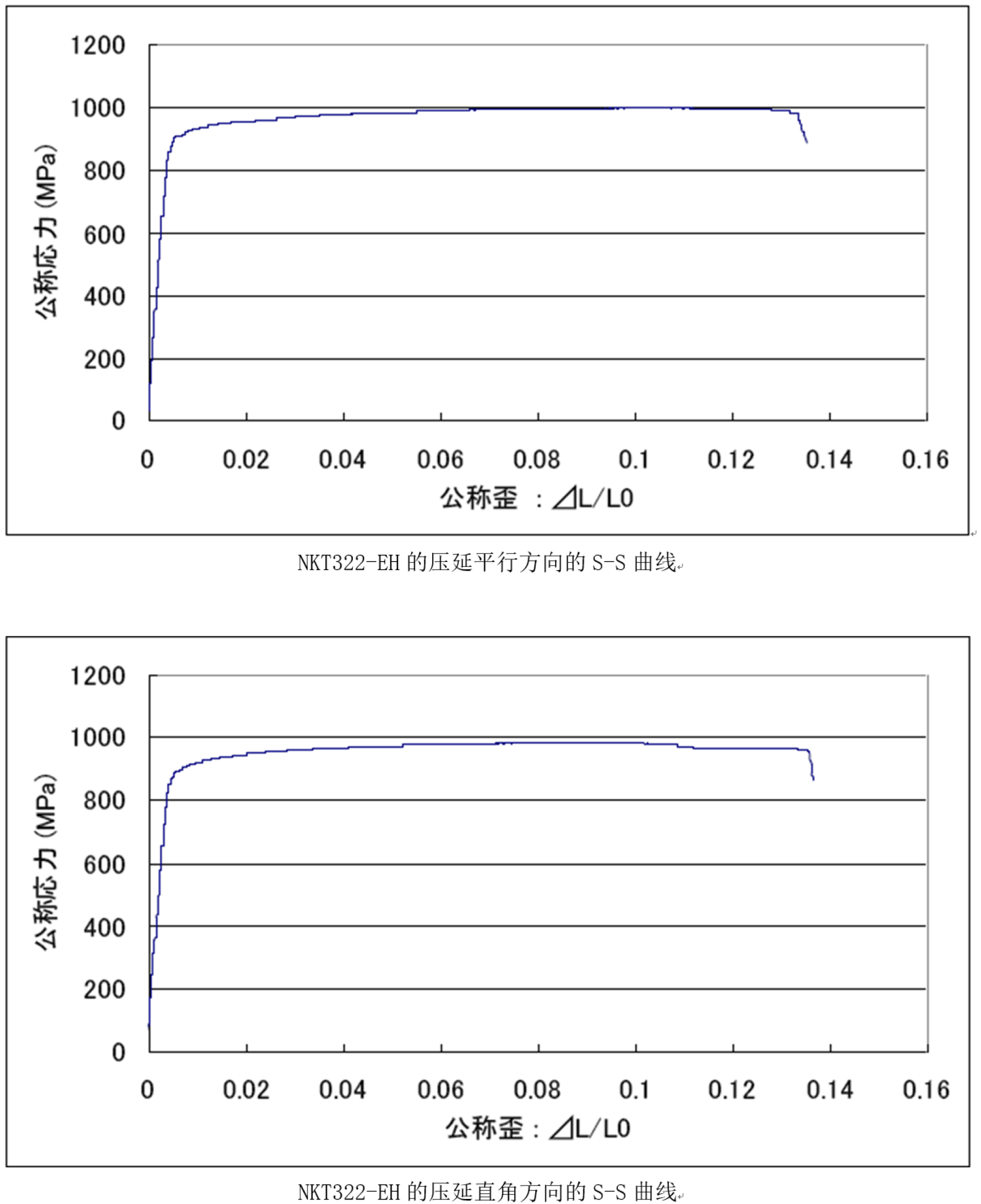

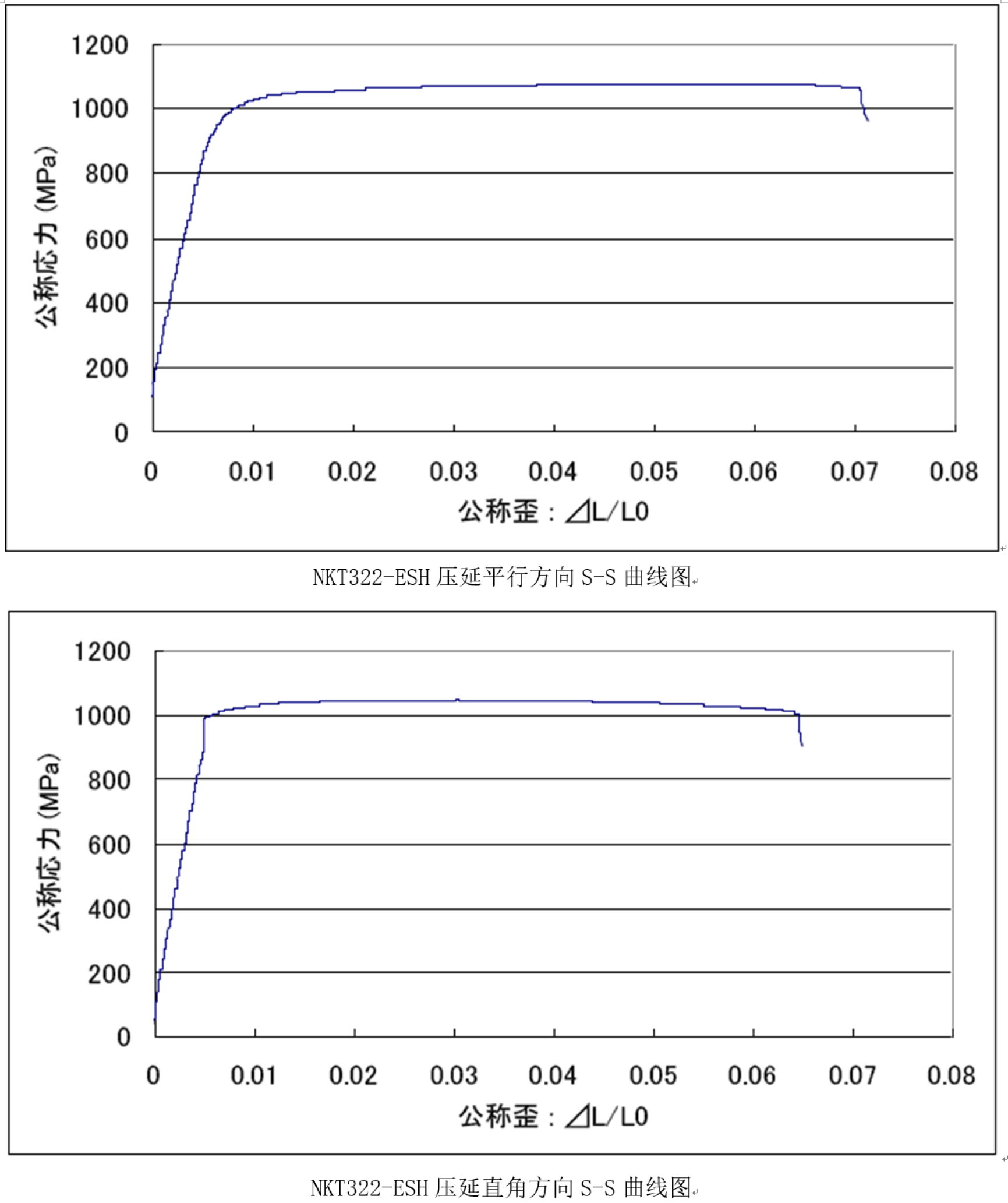

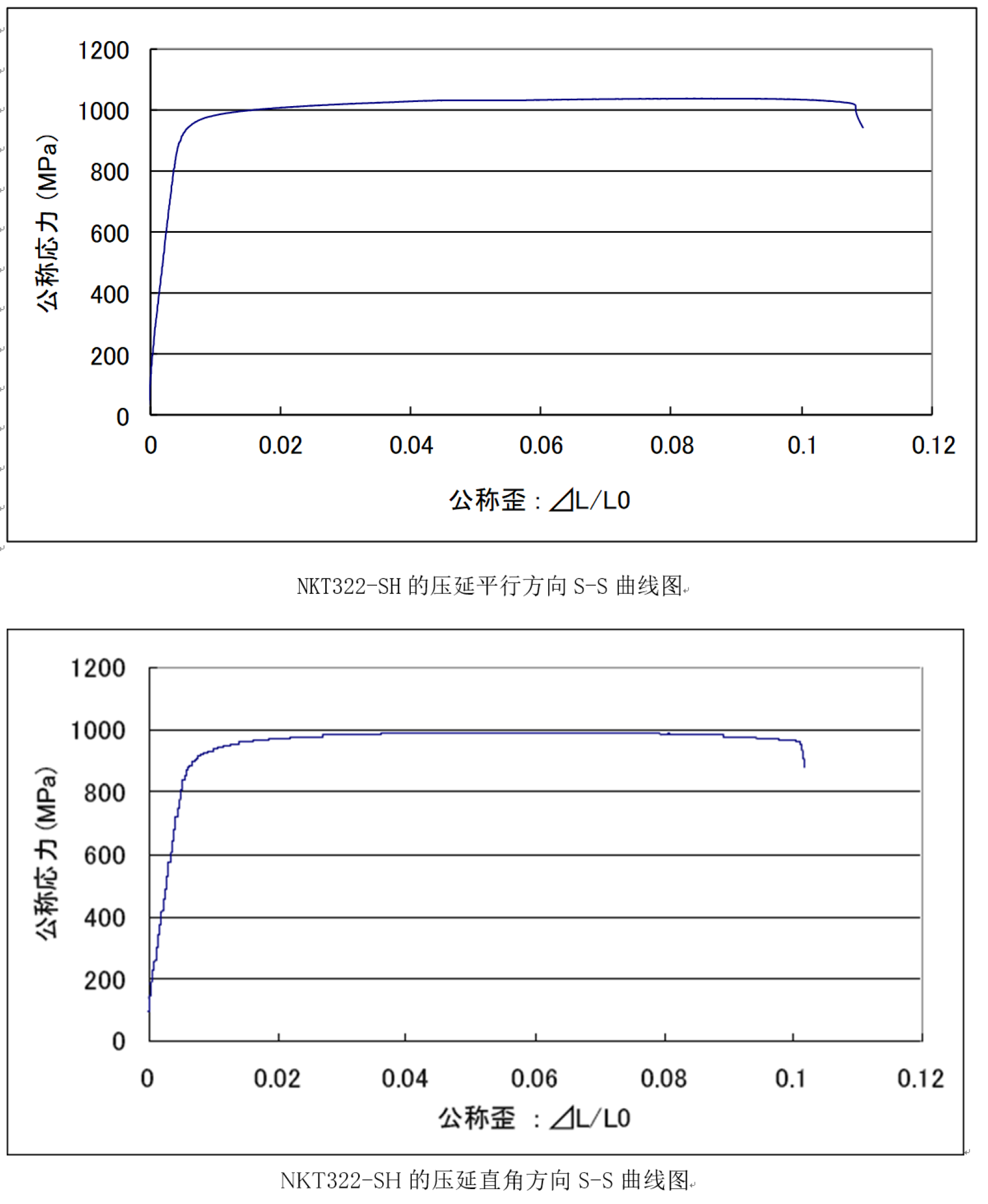

Ｓ－Ｓ曲线
NKT322 的应力应变曲线图
