NKC286S是在维持传统可鲁逊合金NKC286高强度和高导电率的同时，提高了折弯加工性的科森合金。与NKC286相比，它可以胜任折弯半径更小的高难度折弯加工。
此外，NKC286S的纵向弹性模量（110GPa）比传统可鲁逊合金（123-131GPa）低，因此非常适合用于要求低纵向弹性模量的连接器设计。
尤其适合用于要求高强度和优异折弯加工性的车载用途。
我们还可提供回流镀锡材料。
※本技术资料记载的数值为代表值。
| Cu | Ni | Si | Sn | Zn | |
|---|---|---|---|---|---|
| NKC286S | 残 | 2.8 | 0.6 | 0.5 | 0.4 |
| 导电率 | 41 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 42 | nΩ・m（@20℃） |
| 导热系数 | 165 | W/mK |
| 线性膨胀系数 | 17.4 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 110 | GPa |
| 密度 | 8.87 | g/cm3 |
| 质别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 （Hv） |
|---|---|---|---|---|
| 1/2H | 730-870(800) | 695-835(765) | 3min(7.0) | 215-285(250) |
| H | 800-940(880) | 775-915(845) | 1min(2.0) | 250-320(285) |
折弯加工性

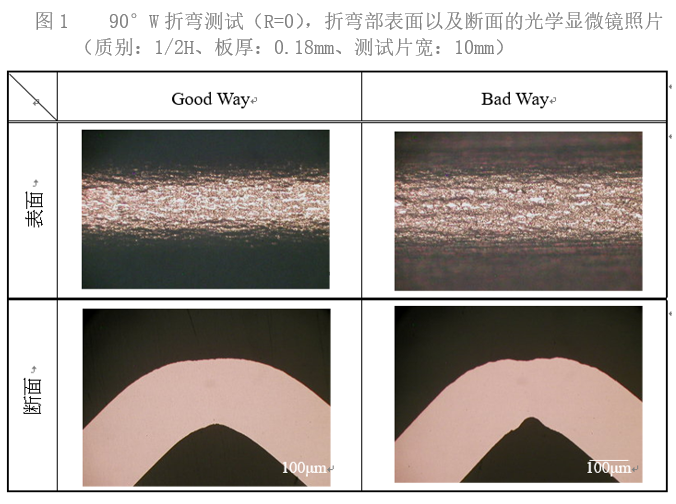

通过W折弯测试（测试材料形状：板厚×10W×60mm1）对不同的折弯半径进行了折弯测试，不出现裂纹的状态下，最小折弯半径除以板厚(MBR/t=Minimum Bend Radius/Thickness)得出的结论如表4以及图1。

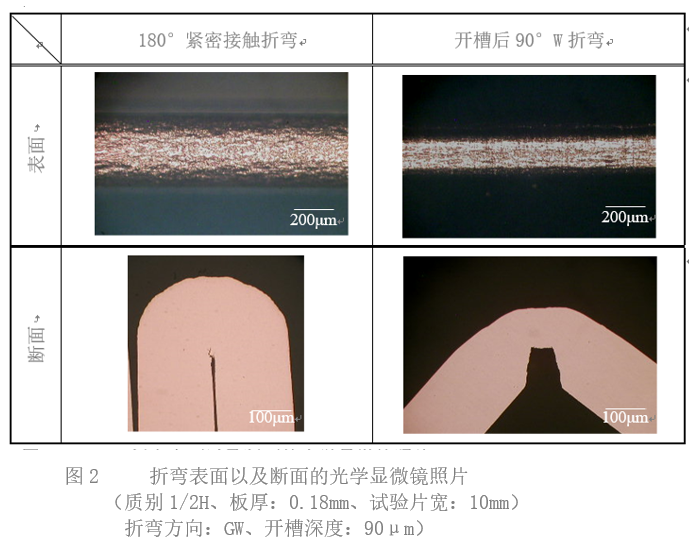

180°紧密接触折弯以及开槽加工后的90°W折弯测试结果如图2
| 质别 | MBR/t | |
|---|---|---|
| Goodway | Badway | |
| 1/2H | 0 | 0 |
| H | 0 | 1 |
耐应力缓和特性

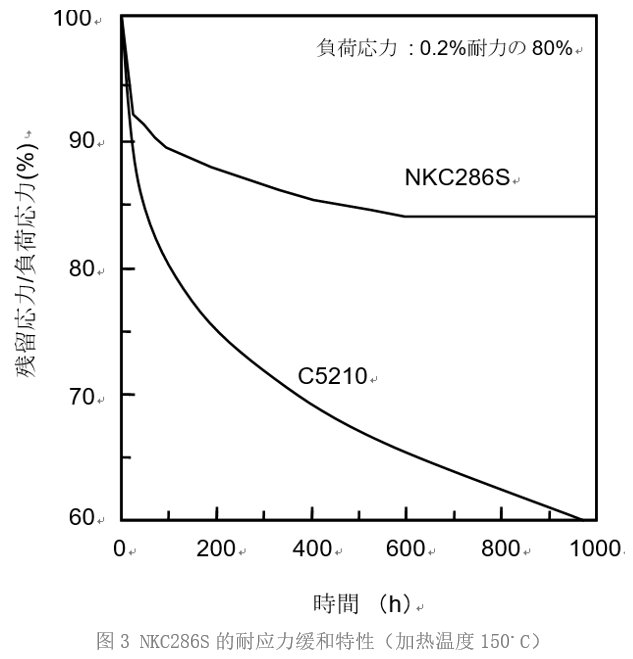

耐应力缓和特性是判定产品是否能够长期维持适当接触力的评价标准。图3是NKC286S在150 °C高温下与磷青铜相比的耐应力缓和特性，1000h加热后初期应力保持在85%以上，这是这种合金的一大优势。

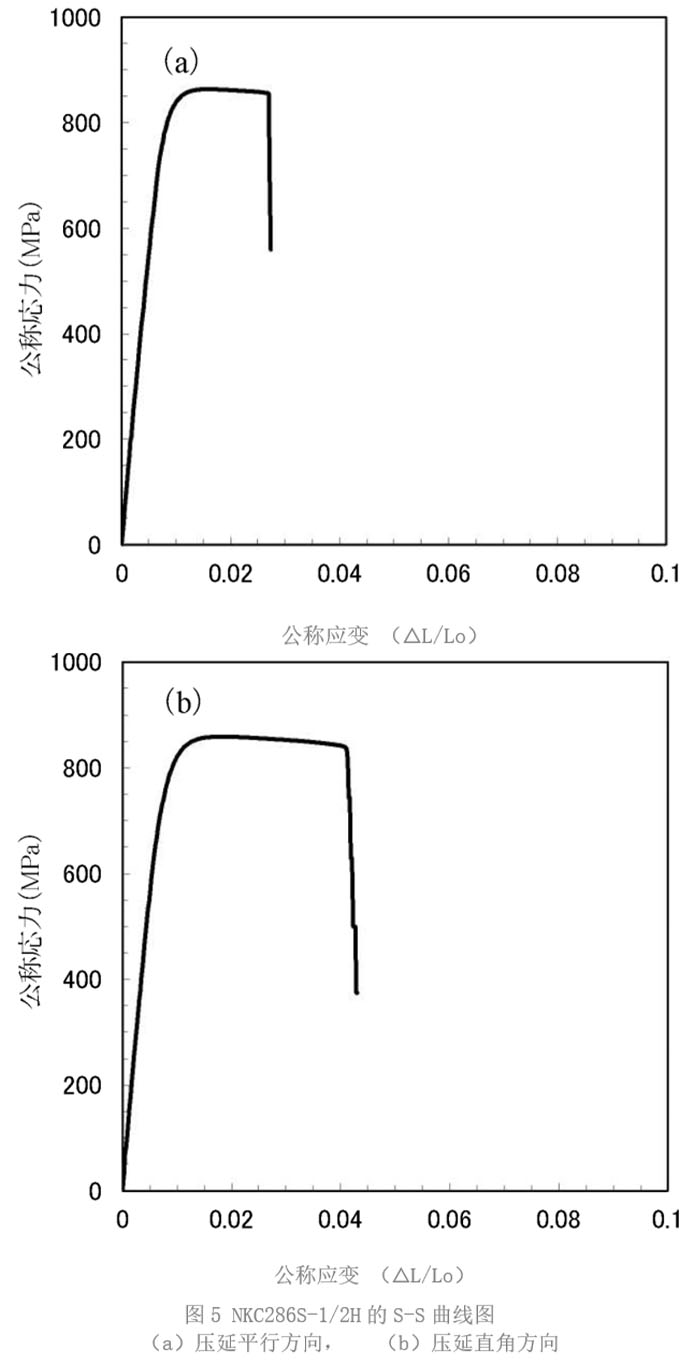

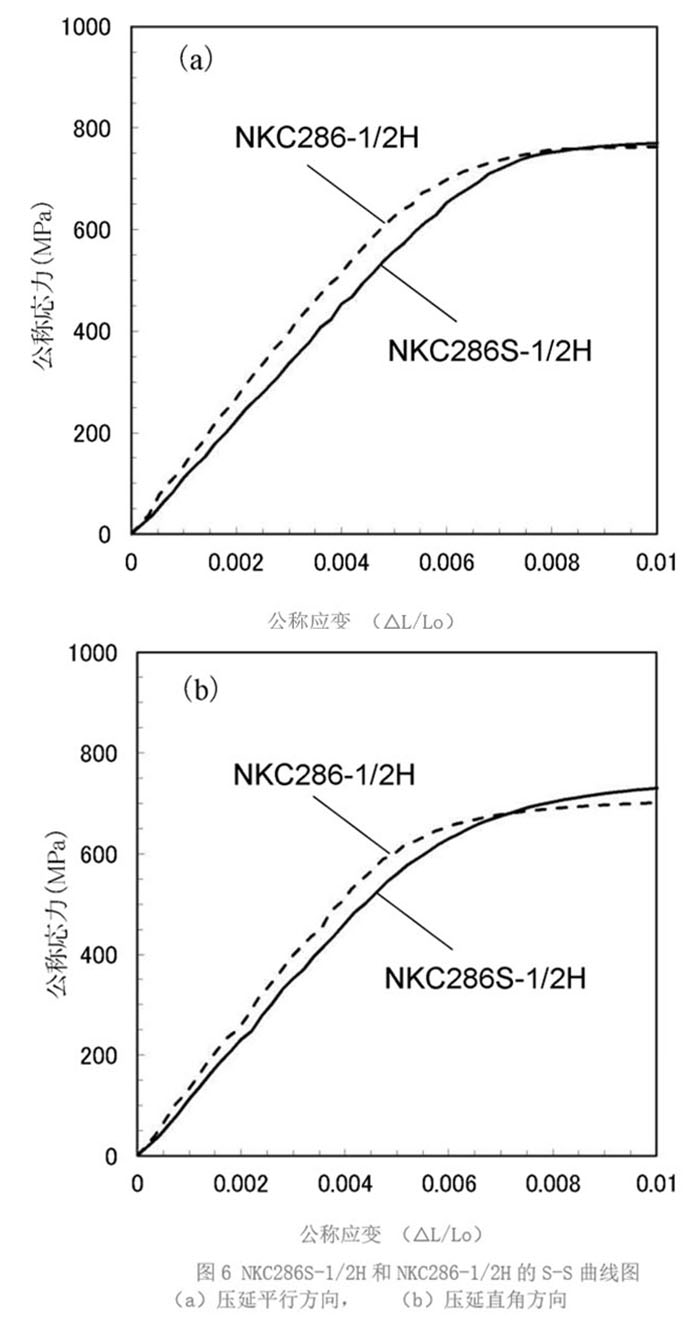

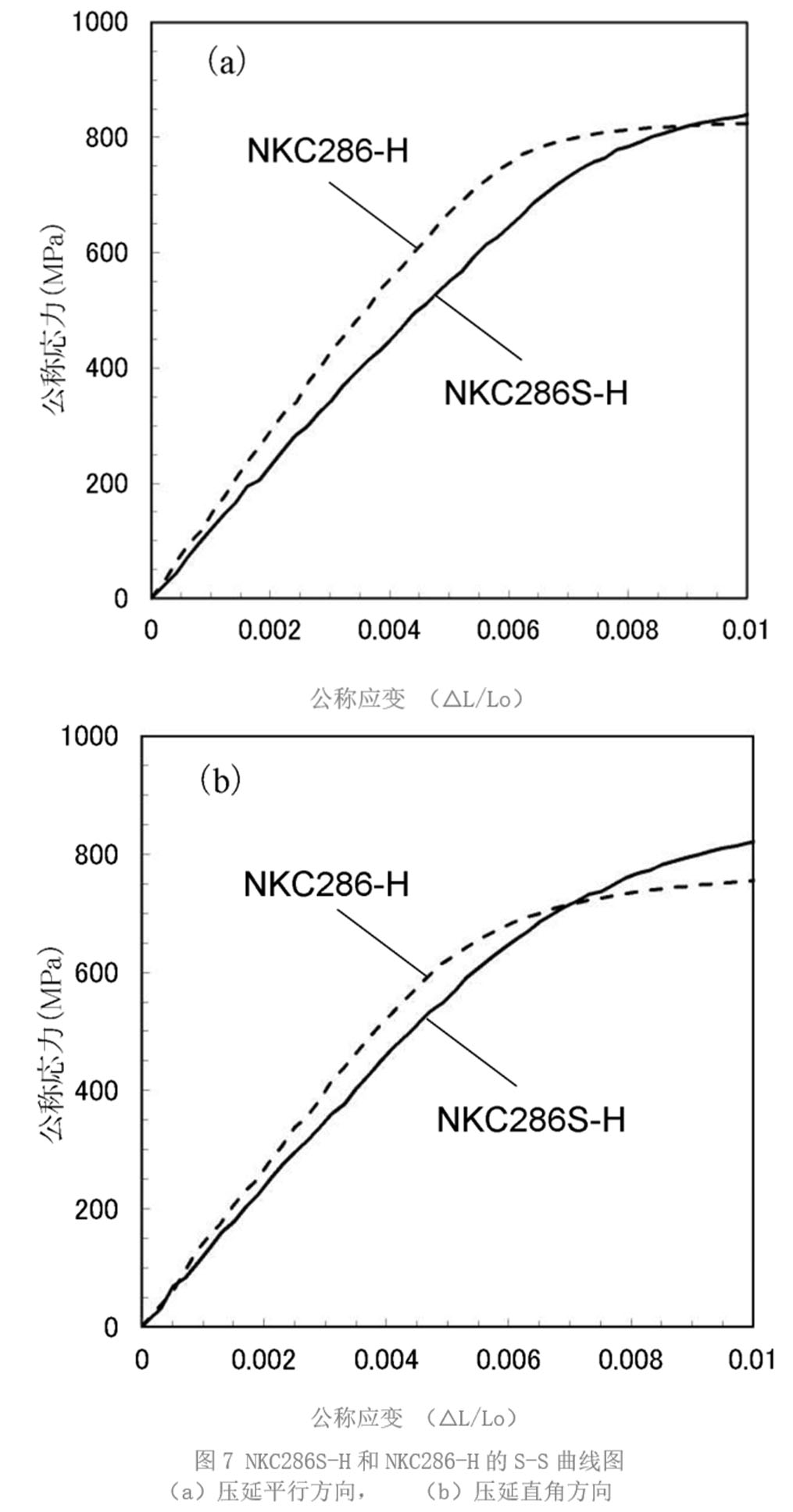

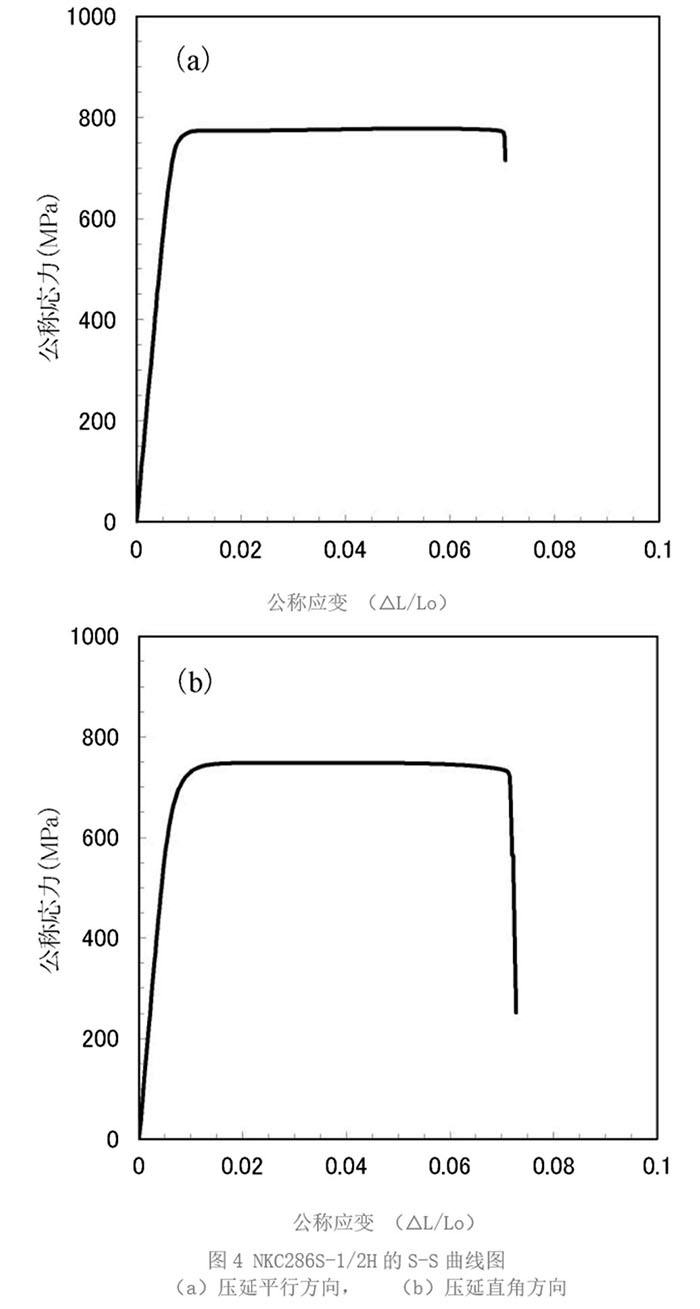

应力—应变曲线
