NKC388是一种成功增韧的合金，与传统产品截然不同，但不会破坏传统可鲁逊铜合金的强度-导电率-折弯加工性的平衡。
※本技术资料记载的数值为代表值。
| Cu | Ni | Si | Mg | Mn | |
|---|---|---|---|---|---|
| 代表值 | 残 | 3.8 | 0.8 | 0.1 | 0.13 |
| 导电率 | SH: 38 ESH,XSH: 34 USH: 32 | %IACS |
|---|---|---|
| 电阻率 | SH: 45 ESH, XSH: 51 USH: 54 | nΩ・m （＠20℃） |
| 热传导率 | SH: 160 ESH, XSH: 143 USH: 136 | (W(/m.K) |
| 弹性系数 | SH,ESH: 123 XSH:123, TD:135 USH:120, TD:143 | (Gpa) |
| 热膨胀系数 | 17.6 | (x10-6 /K )(@20 to 300℃） |
| 密度 | 8.82 | (g/cm3) |
| 材质类别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 （Hv） |
|---|---|---|---|---|
| SH | 890-990(940) | 860-960(910) | 1.0min(3) | 250-310(280) |
| ESH | 930-1030(980) | 900-1000(950) | 1.0min(2.5) | 265-325(295) |
| XSH | 970-1090(1030) | 940-1060(1000) | 1.0min(2) | 285-350(325) |
| USH | LD : 970-1090(1030) | LD:940-1060(1000) | 1.0min(2) | 285-350(325 |
| TD:1070-1190(1130) | TD1040-1160(1100) |
连接器用铜合金的强度和导电率

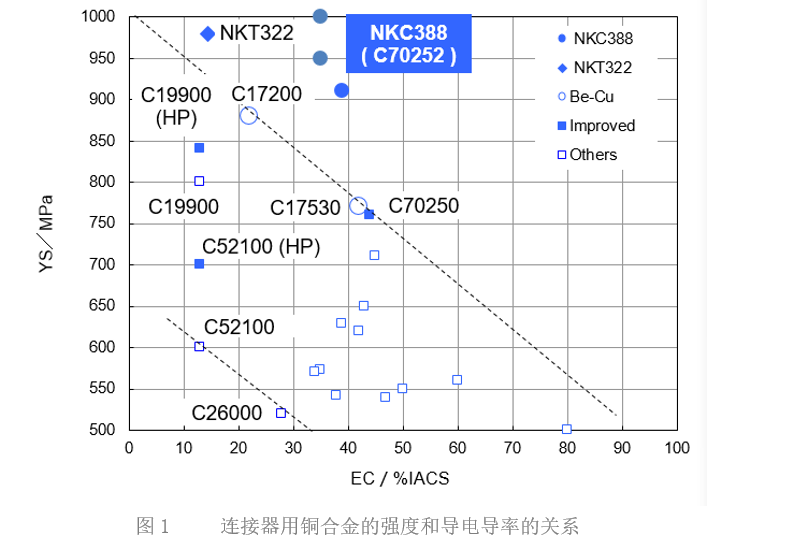

图1是连接器用铜合金的强度和导电率的关系，可以看出，NKC388在这些合金中强度很高，也有足够的导电性。
折弯加工性

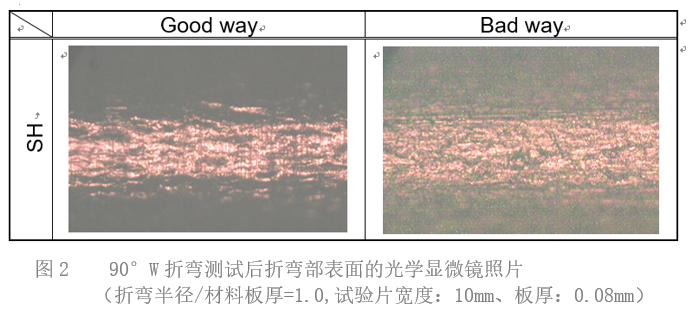

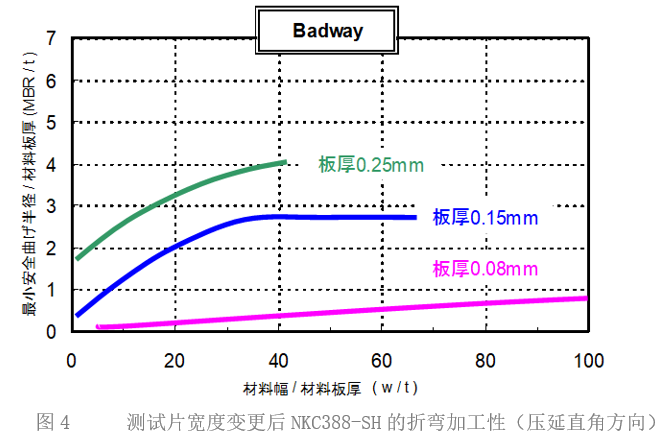

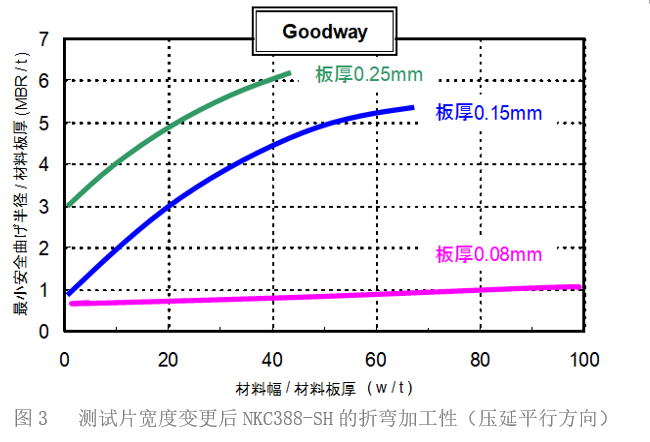

为了研究NKC388合金的折弯加工性，通过W折弯测试（测试材料形状：板厚X10WX60mm1），在不出现裂纹的状态下,最小折弯半径(MBR：Minimum Bend Radius)除以板厚（t:Thickness）得出的结论（MBR/t）如表4、图2。NKC388具有高强度和优异的折弯加工性。更改质别SH折弯测试样品的宽度，折弯性评价结果如图3、4。折弯宽度越小，折弯性越好。
| 质别 | MBR/t | |
|---|---|---|
| Goodway | Badway | |
| SH | 1.5 | 1.0 |
| ESH | 2.0 | 3.0 |
疲劳特性

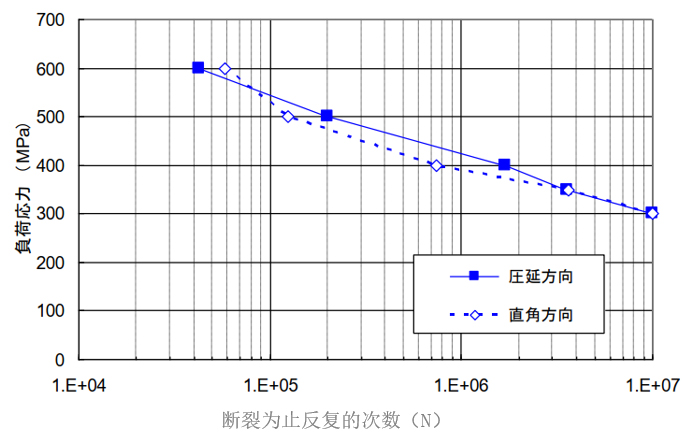

如下图显示了通过疲劳测试取得材料疲劳强度的结果，它表明了弹片产品使用时的寿命，
可以看出，NKC388的疲劳强度采取方向不同，结果相同。
振幅：双向振动
测试样品尺寸：0.15mmt x 10mmw
测试样品方向：压延方向=good way
直角方向=bad way
测试方法：JIS-Z-2273标准
测试数：4
耐应力缓和特性

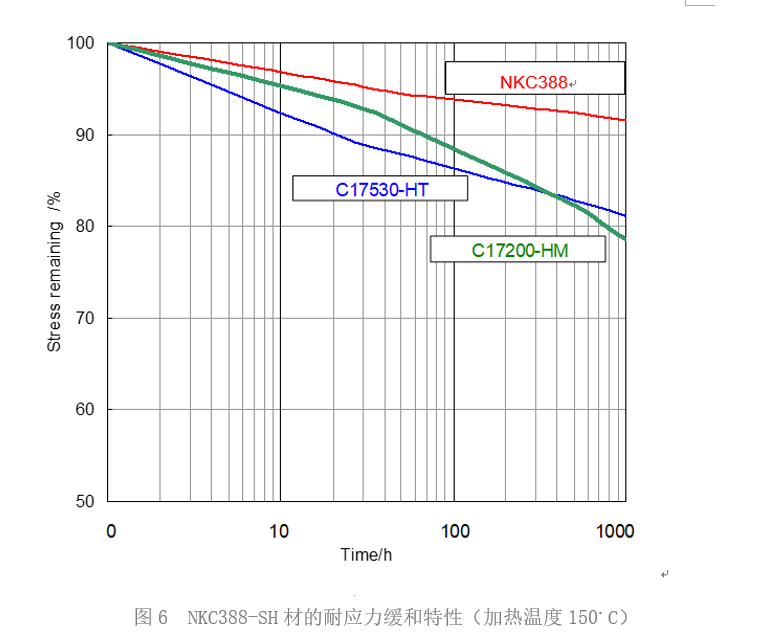

连接器的信赖性，耐应力缓和特性是判定产品是否能够长期维持适当接触力的评价标准，NKC388合金在150°、1000h加热后还能维持90%以上的初期应力，是此合金的一大优势。

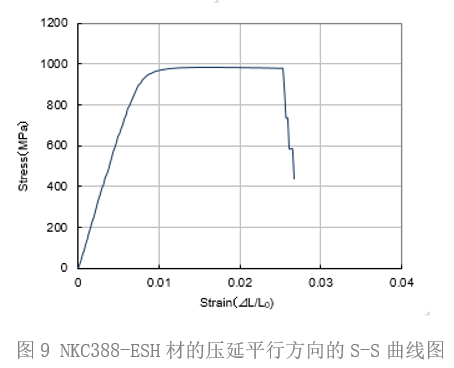

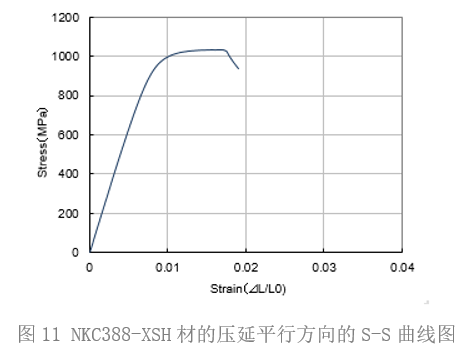

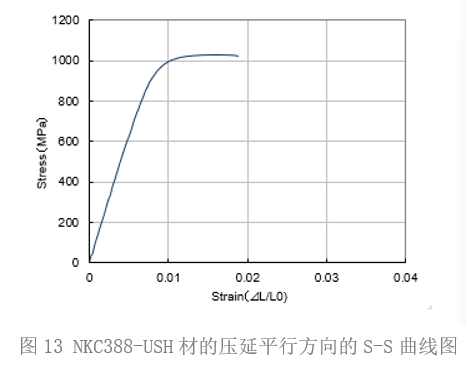

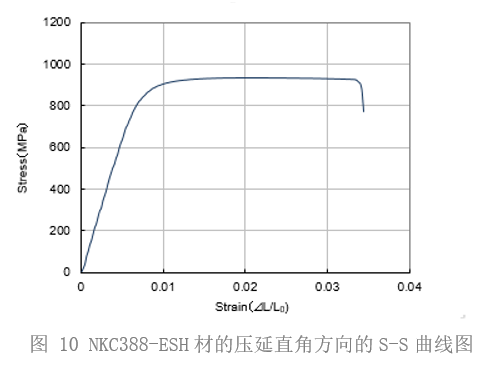

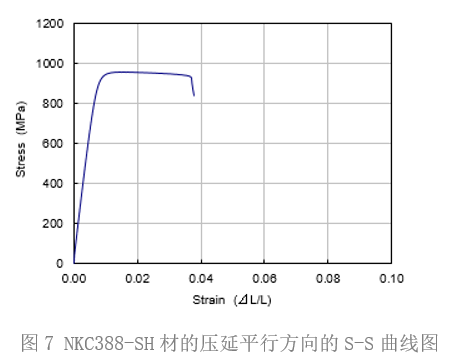

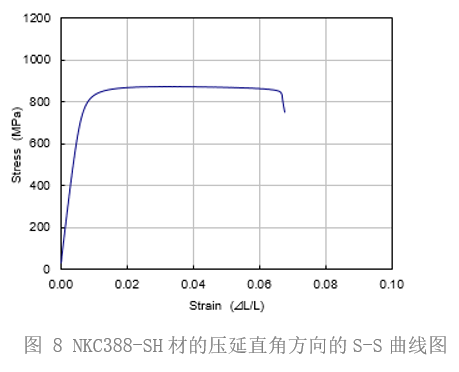

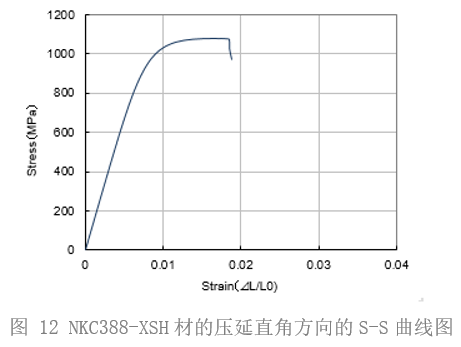

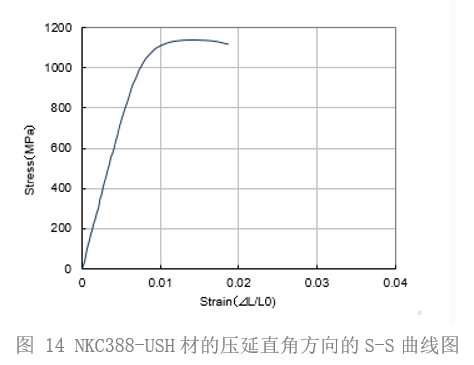

应力—应变曲线
