近年来，为了抑制连接器小型化和电流值增加导致的通电时温度升高，需要导电率更高且弹性良好的铜合金材料。为了满足这些需求，本公司开发了导电性、弹性、折弯加工性和耐热性均十分优异的高导电可鲁逊合金NKC4419。在车载用、家电用、信息设备用等各种连接器中，尤其适合用于大电流通电的用途。
| Cu | Co | Si | |
|---|---|---|---|
| 标准成分 | 剩余 | 1.9 | 0.44 |
| 导电率 | 65 | %IACS（@20℃） |
|---|---|---|
| 电阻率 | 27 | nΩ・m（@20℃） |
| 导热系数 | 260 | W/mK |
| 线性膨胀系数 | 17.8 | ×10-6/K（20 to 300℃） |
| 纵向弹性模量 | 127 | GPa |
| 密度 | 8.85 | g/cm3 |
| 材质类别 | 抗拉强度 （MPa） | 0.2％屈服强度 （MPa） | 延伸率 （％） | 维氏硬度 （Hv） |
|---|---|---|---|---|
| 1/4H | 520-650(600) | 370-500(480) | 10min(17) | 160-210(180) |
| H | 590-720(670) | 570-700(650) | 2.0min(8) | 180-220(200) |
| 材质类别 | MBR/t | |
|---|---|---|
| Good way | Bad way | |
| 1/4H | 0.25 | 0.0 |
| H | 1.67 | 0.67 |
※1/4H 的折弯性是板厚0.2的代表值 。
※H 的折弯性是板厚0.3的代表值。

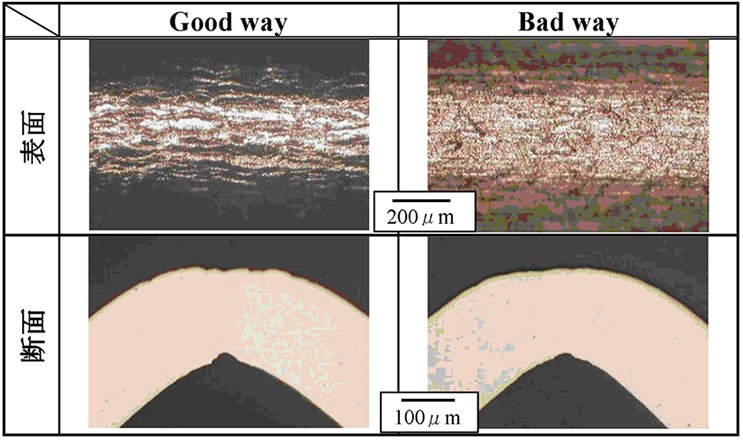

90°W折弯测试后折弯部表面以及断面的光学显微镜照片

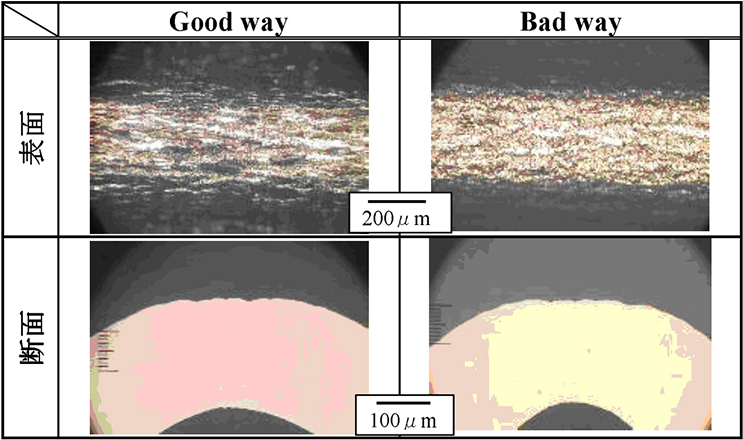

90°W折弯测试后折弯部表面以及断面的光学显微镜照片

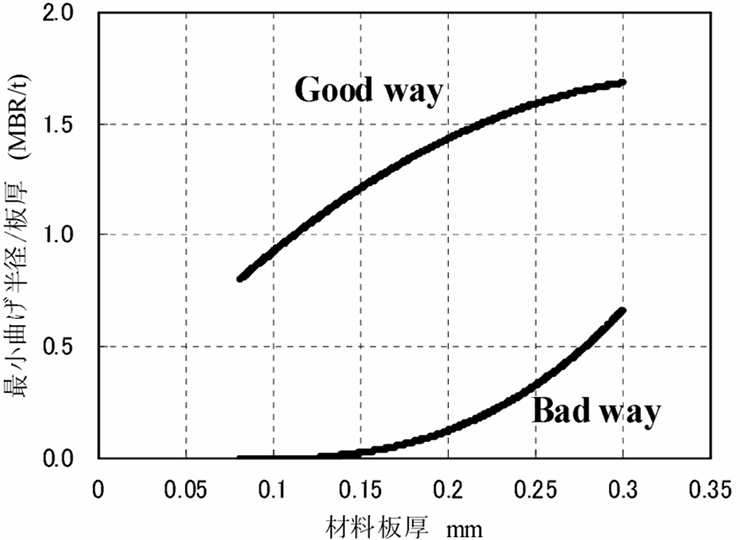

图3 NKC4419R-H 变更材料板厚后的折弯加工性耐应力缓和特性

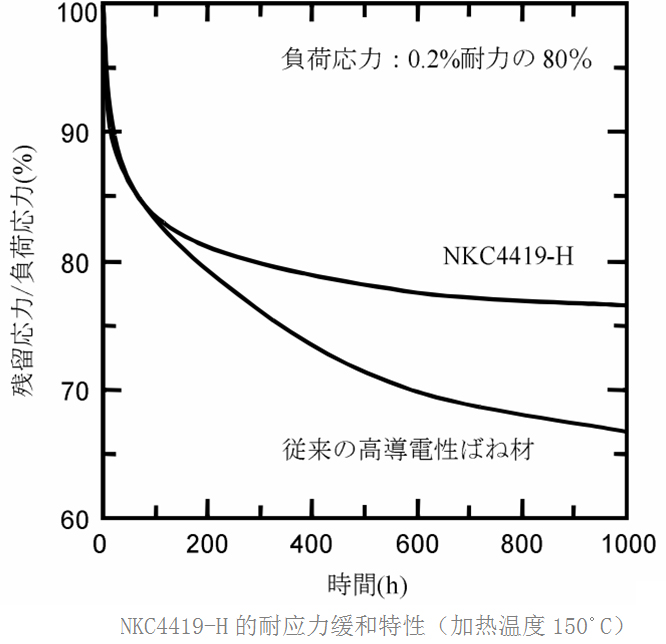

耐应力缓和特性是判定产品是否能够长期维持高接触力的评价标准，图4是NKC4419-H与传统高导电性弹片材料（导电率：60%IACS,0.2%屈服强度：530MPa）对比，150°加热后的耐应力缓和特性，1000h加热后还能维持75%以上的初期应力，这是此合金的一大优势。

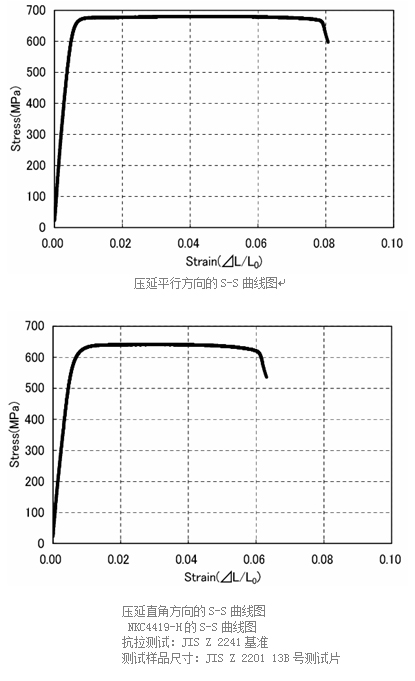

应力—应变曲线

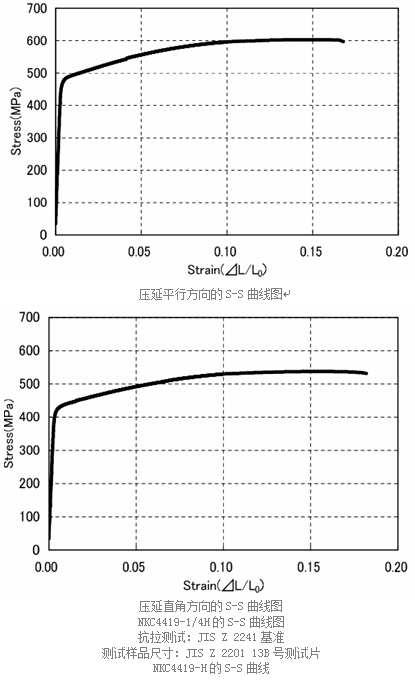

NKC4419-1/4H的S-S曲线
